施工用电配电箱设置及施工示例图
施工用电配电箱设置及施工示例图详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。
[施工用电]三级配电，二级漏电保护，一机一闸一漏电，一箱配电箱及施工要求。
本配电箱(柜)适用于施工现场及室外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电保护的使用要求。
一.基本要求
(1) 配电箱(机柜)应按照《低压成套开关设备和控制设备》GB7251.4第四部分规定的施工现场成套设备(ACS)的特殊要求和《施工现场临时用电安全技术规范》JGJ42005的标准要求制造。
(2) 配电箱(柜)、开关箱的安装和使用应符合《施工现场临时用电安全技术规范》JGJ42005标准和《用电安全导则》GB/T13869的标准化要求。
(3) 配电箱(柜)、开关箱应设置N线、PE线端子板，进出线必须通过端子板可靠连接。N线端子板必须与金属电气安装板绝缘。聚乙烯线路端子板必须与金属电器安装板电连接。进线和出线中的N线必须通过N线端子板连接；聚乙烯线路必须通过聚乙烯线路端子板连接。聚乙烯线路和端子板之间的连接必须采用电气连接。电气连接点的数量应该比盒子中的回路数量多2个。一个是PE线进入接线盒的连接点，另一个是重复接地的连接点。
(4)电气元件应是符合GB/4048.2001、GB6829和JGJ42005标准的产品，并符合建设部“十一五”期间推广应用的技术要求。
第二，总数配电箱(机柜)
主开关设置DZ20型透明塑壳断路器，隔离功能为400A-630A，分路设置8路。采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L(DZ15L)或LBM-1系列漏电?；ぷ爸茫哂星费?、过载、短路、漏电和断相保护功能。同时，还配备了两套电流容器，即电度表、电压表和电流表。漏电?；ぷ爸玫亩疃┑缍鞯缌饔攵疃┑缍魇奔涞某嘶淮笥?0mA。S，较好选择额定漏电动作电流为100-200毫安，额定漏电动作时间大于0.1S，动作时间为延时动作类型。
总计配电柜示意图
总计配电柜端子板节点图
总计配电柜机柜门电气连接节点图
四回路配电柜电气系统图
六个电路配电柜电气系统图
三、分配电箱(电源电路和照明电路分流分配)
DZ20系列透明塑壳断路器，内置200A-250A隔离功能，作为主开关(适用于total 配电箱并联断路器)；电源分路和照明分路控制开关采用DZ20或KDM-1型透明塑壳断路器。DZ20或KDM-1透明塑壳断路器用作每个配电电路的控制开关。PE线连接螺栓和N线连接螺栓根据实际需要配置。

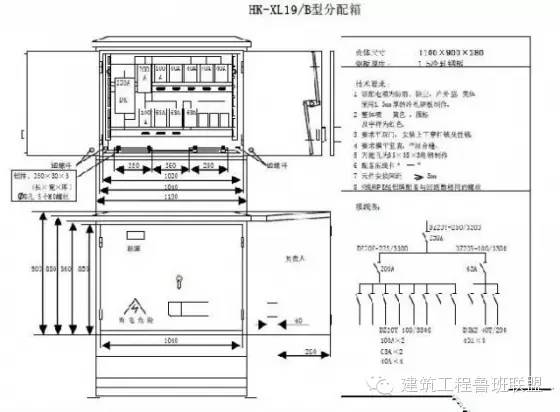

点配电箱示意图
点配电箱PE，N线端子板节点图
点配电箱箱门电气连接节点图
点配电箱电气系统图
四、开关箱(按一机一闸一漏一箱设置)
(一)电焊机开关箱
DZ100/2系列或KDM 100/2 (100A，380V)透明塑料外壳断路器作为控制开关，DZ15LE-100/2 (DZ20L-100/2)或LBM100/2 (100A)漏电断路器，BFGD系列二次触电?；て?；聚乙烯接线盒由3个连接螺栓组成。
电焊机开关箱示意图
电焊机开关箱PE线端子板、箱门电气连接节点图
电焊机电气系统图
(2)塔式起重机开关箱
内部KDM1或DZ20(6100A，380V)系列透明塑壳断路器用作控制开关，配置DZ15LE、DZ20L或LBM-1系列漏电断路器。聚乙烯线路端子排由3个连接螺栓组成。
塔式起重机开关箱示意图
塔式起重机开关箱端子板、箱门电气连接节点图
(3)3.0千瓦以下电力设备开关箱
控制开关采用内部KDM1或DZ20(40A，380V)透明塑壳断路器，配置DZ15LE、DZ20L或LBM-1(120A)系列漏电断路器，PE线端子排为4个连接螺栓。
(四)5.5千瓦以上电力设备开关箱
根据受控设备的额定容量选择控制开关和漏电断路器?？刂瓶匚狣Z20或KDM1系列透明塑壳断路器，漏电断路器为DZ15L、DZ20L或LBM-1系列；有3个聚乙烯电线连接螺栓。
设备开关箱示意图
设备开关箱PE线端子板与箱门电气连接节点图
设备开关箱电气系统图
(5)照明开关箱
配有KDMT/2 (40A)断路器、DZ15L
40/290漏电断路器和3个聚乙烯线路螺栓。
照明开关箱示意图
照明开关箱电气系统图
注:开关箱内漏电断路器必须选用额定漏电动作电流不大于30mA、额定漏电动作时间不大于0.1S、电流速断和电磁电机保证产品。total 配电箱中型漏电断路器应为配电?；げ?。
五、配电室布局应符合下列要求:
(1) 配电柜前操作通道宽度，单排或双排背靠背布置不小于1.5m，双排面对面布置不小于2m；
(2) 配电柜后面的维修通道宽度，单排布置或双排面对面布置不小于0.8m，双排背对背布置不小于1.5m，如果某些地方有建筑结构突出部分，此时通道宽度可减少0.2m：
(3) 配电柜侧维修通道的宽度不得小于1m；
(4)配电室屋顶与地面的距离不得小于3m。
六、配电箱架设应符合下列要求:
(一)固定配电箱，开关箱盒中心与地面垂直距离为1.1.6 m..移动盒与地面的垂直距离为0.8—1.6m..配电箱时，开关箱应安装在牢固稳定的支架上。
(2) 配电箱，开关箱在建筑物下降半径或塔吊臂旋转半径内必须做双层防护棚，并有隔离措施。
