目前，光伏项目装机容量的快速增长带动了高压开关市场的快速扩张，特别是35kV和l0kV中压开关柜在光伏电站的应用极为广泛。因此，本文重点分享在签署中压开关柜技术协议时容易忽略的几个要点。

(1)关于机柜结构要求。所有外壳开关柜必须是具有一定机械强度的金属外壳。柜体内的断路器室、母线室和电缆室上方设有泄压通道。二次线铺设美观，便于检查。开关柜范围内所有主要电气部件的安装梁必须是金属的，并可靠接地。

(2)防护等级要求。10KV、35kV高压开关柜属于高压带电设备。为了防止人体靠近高压带电部分和接触高压开关柜的活动部分，在设计开关柜时必须考虑柜体保护等级的要求，对于GG-1A-10和XGN10等10kV固定式开关柜必须满足保护等级IP3X的要求，对于拆除的JYN和KYN系列，如JYN10。KYN10、KYN110、KYN210等。必须满足防护等级IP4X的要求。对于35KV固定类型开关柜如XGN140.5等。必须满足防护等级IP3X的要求。GBC-40.5、JYN-40.5等可移动机柜必须满足防护等级IP3X的要求。可拆卸KYN系列开关柜如KYN40.5、KYN640.5必须满足防护等级IP4X的要求。

当然开关柜在设计时，我们可以追求更高的保护级别，但问题是随着保护级别的提高，生产成本相应增加，散热条件变得更差。因此，我们不能盲目追求更高的保护级别，IP3X和IP4X一般比较合适。

(3)绝缘距离。由于采用10kV和35kV 开关柜来分配三相交流电，因此必须保证相间和相对地之间有一定的绝缘距离，否则会造成短路，危害整个电力系统。因此，在设计开关柜时，必须满足绝缘距离的要求:如果仅使用空气作为绝缘介质，且高度为1000米，当10kV的高度超过1000米，相间125毫米或以上，相间300毫米或以上时，绝缘距离应按GB3906进行修正。但是，有时由于配电室的限制，我们生产的外部尺寸开关柜不能满足绝缘距离的要求，所以可以采用以下方法解决绝缘问题:

首先，在金属封闭高电压开关柜时，用非金属绝缘隔板加强相间或相对绝缘，以满足减小绝缘距离的要求。但是，必须注意的是，在10kV时，带电裸导体与绝缘板之间的距离不应小于30毫米，在40.5千伏时，带电裸导体与绝缘板之间的距离不应小于60毫米。这种方法的缺点是，绝缘隔板受使用环境的影响很大，存在绝缘老化的问题。

第二，热收缩套用于热收缩整个高压带电导体。在实践中，10kV应保证绝缘距离不小于100毫米，35kV应保证绝缘距离不小于200毫米。缺点是热缩套管也存在绝缘老化的问题。绝缘强度会随着时间而降低。

总之，在设计允许的情况下，应尽可能使用空气绝缘，以满足绝缘要求。

④爬电距离。电力系统是供电部门的核心系统，不能马虎。用户通常追求高可靠性。在爬电距离方面，我们对制造商提出了非常严格的要求。在实践中，必须满足以下条件:在高压开关柜时，各部件及其支撑绝缘(纯瓷和有机绝缘)的外绝缘爬电比(高压电气部件外绝缘爬电距离与额定电压之比)纯瓷绝缘为18毫米/千伏，有机绝缘为20毫米/千伏。为了满足上述要求，我们采取的措施是要求配套制造商增加绝缘子用伞的数量。此外，在开关柜的使用环境相对潮湿的地方，为了防止冷凝，在开关柜的电缆室和断路器室增加带温度控制装置的加热器。

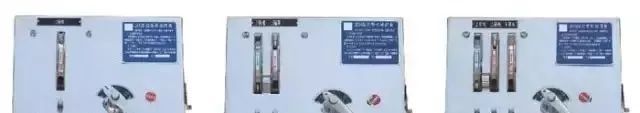

⑤五防联锁功能。五防联锁对开关柜的可靠安全运行非常重要。国家标准对开关柜的五防联锁有明确要求。因此，在设计和制造开关柜时必须遵循以下原则:高压开关柜有五种防误操作措施，如防止误拉断路器、防止隔离开关带负荷合闸、防止带地(或接地线)断路器送电、防止带地(或接地线)断路器带电合闸、防止断路器误入带点区间。目前，为实现五防功能，各厂家对GG-1A、XGN2、JYN、KYN机柜的机械联锁有不同的特点和完整的功能。其目的是防止现场工人的误操作。

⑥温度上升。在电力系统开关柜的情况下，所有电气部件在正常运行期间都会产生不同程度的热量。因此，在GB3906中，明确要求开关柜的各部件的温升，即柜内各部件的温升不超过该部件相应标准的规定，易接近的外壳和盖板的温升不超过20K。在额定电流和频率下，主电路的温升应符合GB763《交流高压电器长期运行时的加热》。

为了达到温升极限，必须做到以下几点:加强制造工艺开关柜(如母线搭接面镀银和烫锡)；在设计中，避免涡流现象或采用非反磁性材料。大电流增加的空气冷却装置。

⑦高压接地开关柜。开关柜中所有电气元件都是带电体，为了保证维护期间的人身安全，所以所有电气元件必须安全可靠地接地。当设计和制造开关柜时，必须做到以下几点:沿开关柜的所有宽度方向设置一条专用贯通接地母线，接地母线与接地网连接；开关柜中所有电气元件的接地必须连接到专用接地母线。
