二次图的符号意义

在学习二次图之前，首先应该知道二次图中每个符号所代表的含义或装置。下表列出了该图中的一些常见符号:

标志

意义

资产负债表

五防密码锁

JDR1，2

加热板

6QA，7QA

3P微型断路器

5QA

2P交流微型断路器

1QA~4QA

2P·DC微型断路器

CM1~CM2

橱柜照明

Yn

智能状态显示

在

微机综合保护

速射的

断路器

PJ

电表

进线柜一次接线示意图

输入线开关柜交流电流回路

1.计量回路

计量回路的功能主要是将小电流传输给智能电能表进行电能计算。维修或更换电能表时，切记不要打开电流互感器的二次侧。

2.测量回路

测量回路主要向综合保护装置传输小电流进行电流检测。背景中显示的电流是在这里取得的。

3、线路保护电路

该图中故障记录的功能是实时监控电流变化，为判断故障提供判断依据，提高故障发生时的故障处理速度。

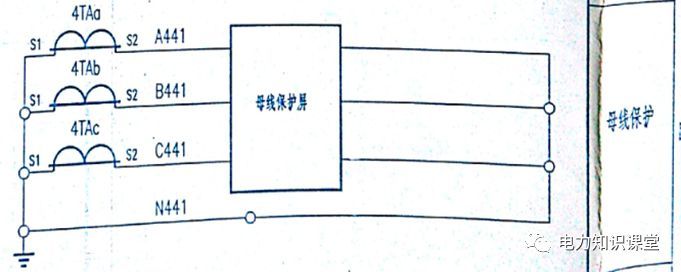

4、母线保护电路

它还监控电流变化，以达到跳闸或报警的故障设定点。

5、零序保护电路

安装在电缆上的零序电流互感器可以在线柜后面看到。其功能是监测零序电流，并将信号传送至小电流选线装置柜进行报警和故障查找，然后传送至综合保护装置进行报警或跳闸。

进线开关柜交流电压回路

1.电测学

图中的DFY也相当于一个接线端子，但二次接线端子上有一个短路片，可以使电流互感器短路或使电压互感器开路。

进线开关柜打开和打开示意图

1.综合保护装置外部开启和开启接线图

在该图中，质量保证是具有小开口的机柜的内部控制总线，QF、S8、S9和S都是断路器的内部触点，S8是测试位置触点，S9是工作位置触点，S8在测试位置闭合，S8在离开测试位置时断开，S9在到达工作位置时闭合，S9在离开后断开。s是断路器的储能触点，储能成功闭合，非储能断开。QK is 开关柜上位远程/就地转换开关，JD为接地刀闸触点，接地刀闸闭合并打开。6LP 开关柜上部维护状态压板。

2.综合保护装置内部开启和开启接线图

图中的KKJ是一个闭合位置继电器，可用于区分正常开启和故障开启。TWJ是跳闸继电器，用于指示综合保护的跳闸位置。HWJ是一个就地继电器，用于完全保护就地指示。

进线开关柜控制原理图

上图为开关柜的控制原理图。如果你理解这个数字，你就会知道我们的开关柜是如何被控制的，以及哪个设备控制它的分离和组合。

质量保证是控制小母线断开，输入是综合保护装置，KK是开/关开关，输入是开线圈，输出是关线圈，输出是开/关闭锁电磁铁，输出是压板，输出是断路器中的辅助触点。

有两个开关电路，一个用于本地手动开关，另一个用于遥控开关。有三个断开电路，一个用于本地手动断开，一个用于遥控断开，一个用于保护电路断开。

储能电路原理图

储能电路是断路器的动力部分，储能电机用于储存弹簧的能量。

智能状态显示

上图为智能控制显示示意图，包括电缆室的照明和加热、手车位置显示、断路器的开关位置显示、断路器储能指示和接地刀状态显示等。

智能控制显示器的功能是直观地查看每个设备的状态、位置和其他信息，尤其是切换操作。

摘要:二级图对操作人员来说非常重要。从二次图可以看出设备的机理、原理和工作方式。读完二级图后，你就会知道你已经掌握了这个设备。当您遇到问题时，您可以有序地找出原因，并缩短故障处理时间。
