功能:电源系统用于通过变压器将高压降低到用户要求的电压水平，并配有一个室内集成系统，该系统可一起保护、计量和分配。

组成:进线柜、计量柜、PT柜、出线柜、接触柜和隔离柜

1.进线柜

进线柜:指从外部引入的电源开关柜，一般10KV电源从供电网络引入，10KV电源通过开关柜向10KV母线送电，此开关柜为进线柜

组成:真空断路器、隔离开关、三组三线圈电流互感器、避雷器、带电显示器、电压互感器、导体等部件

功能:主要功能是配电。进线柜一般配有真空断路器，用于开启和关闭。真空断路器具有短路和过流保护功能。同时，进线柜配有维护隔离开关，保护维护人员的安全。此外，进线柜还配有电流互感器和电压互感器，测量电流和电压值。因此，进线柜具有保护、计量、监控等功能，可以实现更全面的功能。

电源引入端子的保护:

1.备用自动切换装置，即备用电源自动切换装置。

2.防雷装置

3.过压和欠压保护

4.浪涌电流保护:当断路器带负荷合闸时，主线产生的浪涌电流远大于断路器的工作电流，导致开关不能带负荷可靠合闸。励磁涌流保护装置是为了防止合闸瞬间励磁涌流引起的误跳闸，保证短路装置带负荷可靠跳闸。

5.速断保护、过流保护

6.零序保护、接地保护

8.重合闸装置，

9.低周保护(低频减载保护)

2.计量柜

主要部件:电流互感器、保险丝、带VV连接的电压互感器、现场显示

功能:是一种电能计量装置。它采用高供电高计量的方式。它利用电流互感器、电压互感器、电能表等计量装置来测量用电量，反映负载的用电量。用户有责任保护安装在用户处的计量装置的密封不受损坏或丢失。

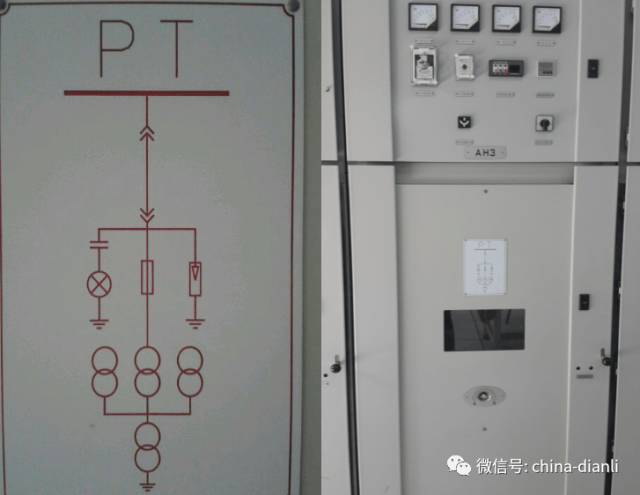

3.PT机柜

主要部件:电压互感器、隔离刀、熔断器和避雷器

角色:

1、电压测量，提供测量仪表电压电路

2、能提供操作箱操作电源

3.为每条母线安装过电压保护器

4、需要继电保护，如母线绝缘、过压、欠压、备用自动切换等情况

接线方法:Vv接线，Y，yn接线，YN，yn接线

4.出线柜

出线柜:是将电能开关柜分配给电力变压器的总线。这开关柜是10KV出线柜之一。

组成:三组三线圈电流互感器、隔离开关、断路器、断路器和带电显示装置

功能:主要用于分配电能，将主电源分配到各电源支路的开关上，并接通和断开各支路过流和过载保护箱的支路电源。

5.联系柜台

接触柜又称母线分段柜，用于连接两段母线。母线接触柜常用于单母线分段和双母线系统，以满足用户选择不同运行方式的要求，或确保在故障情况下有选择地切除负荷。

组成:隔离开关、断路器、电流互感器、带电显示装置

功能:一般来说，它作为一个接触总线。当两个电源同时传输功率时，触点从中间断开(两个不同的电源通常不重叠)。当其中一个电源因事故或电源故障而被切断时，接触柜会自动连接，以确保用户的功耗。当电源恢复到断电端时，接触柜自动断开并处于原始待机状态。

隔离柜

组成:断路器隔离开关接地开关电流互感器电压互感器避雷器带电显示装置

功能:用于隔离两端母线或隔离受电设备和供电设备。它可以为操作员提供一个可视的终点，以方便检修和维护操作。

每个组件的功能

断路器:当电路短路或发生过流故障时，能迅速切断电源，防止故障扩大。也可作为总开关，实现电能的分配和控制，采用电动操作。

保险丝:当电流异常上升到一定高度，在一定时间内，它会自己熔断切断电流，从而保护电路的安全运行。

隔离开关:用于隔离电源，断开高压维护设备与带电设备的连接。这是旗舰的一个明显的断开点。隔离开关与断路器配合，根据系统运行方式的要求进行切换操作，改变系统运行接线方式。

电压互感器和电流互感器:将高压或大电流按特定栏目转换成标准低压(100伏)或标准小电流(5A或1A，均指额定值)，实现测量仪器、保护设备和自动控制设备的标准化和小型化。同时，变压器还可用于隔离高压系统，以确保生命和设备的安全。

避雷器:通过并联放电间隙或非线性电阻的作用，切断侵入波的振幅，降低被保护设备的电压值。
