一、KYN高压概述开关柜

开关柜(也称为成套开关或成套配电装置):是一种主要由断路器组成的电气设备；是指制造厂根据电气一次主接线图的要求，对有关高低压电器(包括控制电器、保护电器、测量电器)以及母线、载流导体、绝缘子等的要求。组装在封闭或开放的金属柜中，作为电力系统中接收和分配电能的装置。

高电压开关柜

正常操作条件:

1.环境温度:环境空气温度不得超过40℃(上限)，一般区域为-5℃(下限)，严寒区域可为-15℃。如果环境温度太高，金属的导电性将降低，电阻将增加，表面氧化将加剧。另一方面，过高的温度会大大缩短机柜内绝缘部件的使用寿命，降低绝缘强度。另一方面，过低的环境温度会在绝缘部件中产生内应力，并最终导致绝缘部件的损坏。2.海拔:一般不超过1000米。对于安装在海拔1000米以上的设备，外部绝缘的绝缘水平应乘以所需的绝缘耐受电压，再乘以校正系数Ka

公共汽车房

包括母线套管(支撑和固定母线并将母线与柜体绝缘)

主母线(收集和分配电能)

分支母线(从主母线到断路器上部静态触点的分支)

静触头盒(支撑并固定断路器的上部静触头，并将上部静触头与柜体绝缘)

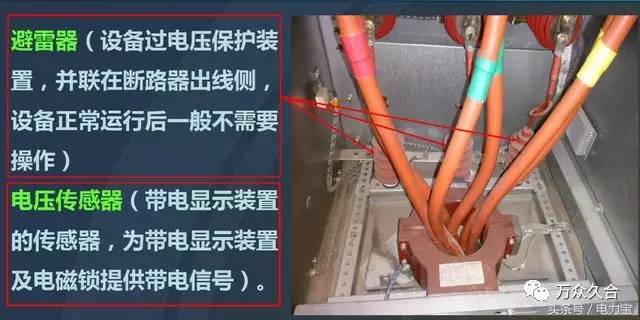

当设备需要检修时，开关柜需要转入检修状态，三相接地线应挂在出线铜排上。挂接地线前，应注意检查确认设备开关后的柜门，防止设备误进入带电区间，并使用高压验电器确认无电压。

手车式断路器本体:

1.手车底盘(支撑断路器本体，将断路器移动到测试/工作位置，用维护小车将断路器拉出手车室)

2.手车底盘锁环(将手车底盘锁在手车室内，具体操作将在后面详细描述)

3.手车移动摇块和移动操作插座:用于在“工作和测试”位置移动操作断路器时，插入移动摇块后，顺时针推动断路器，逆时针摆动断路器。

4.断路器主体操作面板:主体分合闸状态指示(主体分合闸状态机械指示，判断断路器分合闸状态最准确的标识)

5、手动开关按钮(只要断路器有储能，就可以通过此按钮进行开关操作)

6.身体能量储存状态的指示(储存能量和非储存能量的机械指示)

7.手动储能装置(当自动储能电路不能工作时，可插入手动储能杆进行手动储能)

8、断路器合闸次数指示器(显示断路器合闸的次数)

9.二次插件(如果断路器本体状态和继电器仪表室之间的连接集线器没有插上，断路器的分合闸状态不能反映在继电器仪表室控制面板和集控DCS上，继电器仪表室控制面板和集控DCS不能用于断路器的分合闸)

10、三相灭弧柱和上下口动触头(主电路的通断部分)

三、联锁(机械联锁、电气联锁)

开关柜具有完美的联锁结构，以确保正确操作本身和操作员的人身安全。

手车位置和断路器之间的联锁

1.只有当手车上的断路器处于分闸状态时，手车内防止手车移动的联锁才能打开，手车才能离开分闸位置/试验位置或工作位置。

2.只有当手车锁定在断开位置/测试位置或工作位置时，手车的电气控制电路才能接通，同时手车内防止断路器闭合的联锁装置才能解锁，断路器才能接通。

3.当手车处于中间位置时，断路器的电气闭合电路和闭合机械传动系统被锁定，断路器不能闭合。

手车位置和接地开关之间的联锁

1.只有当手车处于断开位置/测试位置或移开位置时，手车闭锁开关柜接地开关的联锁才能解锁，然后开关柜的接地开关才能闭合。

2.当接地开关处于闭合状态时，接地开关操作轴上的联锁结构会阻止手车移动，阻止手车前进到工作位置。

手车位置和二次插头之间的联锁

手车进入机柜后，应在二次插头和手车位置之间提供以下联锁。

1.只有当手车处于断开位置/测试位置时，才能插拔辅助插头。

2.手车离开断开位置/测试位置后，在推到工作位置和到达工作位置后，不能拔出二次插头。

接地开关和电缆室盖板之间的联锁

只有当接地开关处于关闭状态时，开关柜的下门或电缆室的后密封板才能打开，只有当电缆室的后密封板关闭时，接地开关才能打开。

四、真空断路器的四种电气状态

操作状态:指断路器手车的操作位置和合闸状态，二次电源输入，控制面板合闸指示灯红灯亮，储能指示灯黄灯亮，“远程”位置的远地交换开关，断路器电源出口设备已通电，测控装置显示设备操作参数。

热备用状态:指断路器手车分为工作位置，二次电源投入运行，控制面板关断表示绿灯亮，储能表示黄灯亮，“远动/就地”转换开关处于“远动”位置，综合保护装置表示电源电压正常，负载电流为0，断路器可随时接通，使设备按运行要求投入运行。

冷备用状态:指断路器手车的试验位置和断开状态，二次电源断开，“远/就地”转换开关处于“0”位置，控制面板上的所有指示灯和综合保护装置不显示，断路器及其连接的负荷回路完好，可根据运行要求随时进入热备用状态，设备处于长时间冷备用状态，投入运行前应按有关规定测量绝缘值。

维护状态:指断路器手车的试验位置和分断状态，二次电源的断开，处于“0”位置的“远/就地”转换开关，控制面板上没有所有指示灯和综合保护装置的指示，开关柜接地断路器处于合闸状态，断路器承受的负荷有维护工作，断路器操作面板挂有“有人工作则不合闸！”“迹象。去另一个州；必须确认维修工作票已经完成，临时安全措施已经解除，接地刀闸已经断开。如果一次回路已经检修过，在投入运行前必须测量绝缘值。

五、真空断路器的相关操作及注意事项

1.将断路器从手车室拉至维护车的操作:

前提:断路器处于冷备用状态(断路器处于断开状态，二次电源退出，断路器手车处于测试位置，二次插件拆除，手车室柜门打开)

2

2、将断路器从检修车推到开关柜手车室内操作

前提:断路器处于断开状态，断路器三相上下触头完好清洁，试验短接线已拆除，试验数量值合格，手车室干净无杂物。

(1)慢慢将维护小车推到断路器手车房前推入；

真空断路器接收负载的绝缘测量；

新电气设备首次安装完成前，长期冷备用后，电气设备一次回路检修时，应在送电前测量电气设备的绝缘电阻值。在确认电气设备的一次回路具备输电条件并测量绝缘电阻值之前，必须确定设备处于冷备用状态，并在断路器的出口侧进行测量。

测量连接到真空断路器的电气设备绝缘电阻的操作原则:

检查并确认测量设备>将设备断路器转到冷备用状态检查>确认测量设备的后柜门>根据兆欧表使用规范，依次测量出线侧甲、乙、丙、乙、丙、丙、丁的绝缘值，并记录。

如果发现任何异常，不得向设备供电；如果绝缘值合格，根据合闸操作票要求，将断路器合闸到要求的状态。

测量电气设备绝缘值时的注意事项:

1、确认测量设备，防止误入带电区间；

2、设备开关必须处于冷备用状态才能允许测量，测量前要确认设备电路上没有人工作；

3.测量前，充分放电，防止设备上残留电荷造成伤害

4、根据兆欧表使用说明书进行测量(包括电压等级的选择表、好坏判断表、操作说明书、测量后的放电规定等。)；

5、按规定戴绝缘手套，测量时注意与带电设备保持安全距离；

测量前，务必确认出线侧，以防电源侧和出线侧混淆。测量时，兆欧表的“电子端子”应连接到接地良好的配电柜接地线排或金属柜。
