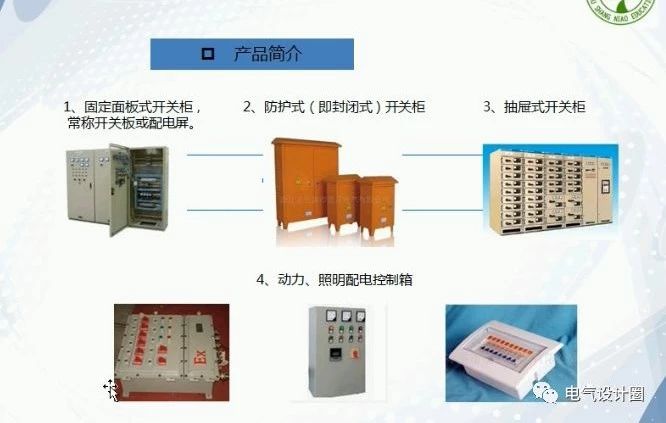

在设计配电箱电路时应该考虑什么？配电箱主要从安全和美观两个方面考虑。安全包括选择适用于电器的断路器和连接线。断路器和漏电?；さ陌沧坝Ρ曜蓟Ｅ涞缦涞陌沧拔恢煤透叨纫灿Ψ习踩曜?，在此基础上，应保证美观，不做其他。那么，应该如何设计家庭配电箱呢？以下是详细的解释。树鸟教育电子设计在线视频教学在线课程

I .子电路

良好地分离电路是选择开路的基础——所有开路都必须根据它们所在的电路来选择。

一般来说，2+以内的循环数的基础与房间数有关。例如，三个房间，两个大厅，一个厨房，两个浴室，总共八个房间，我们需要8+1个开放式照明电路和8个插座电路。如果有一个小房间，如一个小餐馆，连接到客厅，一个循环可以取消在这个时候。

此外，应在基本电路的数量上增加单独的电路——计算室内大功率电器的数量，并为每个大功率电器使用单独的电路。什么是大功率电器？看看它的插头，任何需要16A三孔插座的人都是大功率电器。

普通家庭中仅有的大功率电器是空调和电热水器，所以此时我们增加了5个大功率电路——总共1+8+5=14个电路，加上一个主开关，总共15个电路是空的。

二、选择功能

所有空开关都有两个功能——过载?；ず投搪繁；ぃ馐腔竟δ埽恍枰颐茄≡?。

选择功能实际上是选择附件——不同的断路器附件，它们可以提供不同的?；すδ堋＜矣门浼挥辛街?漏电保护器配件和欠压保护器配件。

无手柄部分是漏电?；て鞯母郊?/p>

漏电保护器附件的安装是定期的，只能且必须安装在所有插座电路上——上面的15个是开路的，漏电?；て餍枰迷?个插座电路和5个大功率电路上，总共13个。

过压和欠压?；て魇强裳〉?，当然它们会更好——它们可以?；さ缙鳎绕涫窃诜孔痈找平缓偷缏返魇云诩?，并且可以有效地?；さ缙鞑槐簧栈佟?/p>

过压和欠压?；て髦荒馨沧霸谥骺厣稀辛街掷嘈偷墓购颓费贡；て?，一种是手动闭合的，另一种是自复位的。后一种建议家庭使用，可以有多种使用方式。更重要的是，外出时要避免停电后不能及时供电。

三。估计电流

估算电流是一项技术任务，也是选择空气开关类型的关键步骤。这里的电流是指每个回路中的总电流。例如，卧室插座电路需要计算所有插座上使用的所有电器的电流总和。

可以使用电功率公式进行估计:P=UI，电流=功率/电压(220)。例如，如果功率为1000瓦，工作电流为1000/220 = 4.5安。

一般来说，房间的总插座电路不会超过20A，厨房可能会多一点，但一般不会超过25 a。对于独立插座电路的电器，较大电流不得超过25A。

注意:该算法只能用于估计，不准确。例如，一些带有电机的电器在启动时会产生大电流。因此，在计算结果的基础上，应适当选择较大的参数。

开路的类型选择不能盲目选择。它需要与电线的载流量和插座的额定电流相匹配，以避免线路过载而开路不跳闸的情况。也不要选择小的，否则线路没有过载，空的开关已经跳闸，这叫做“误操作”。树鸟教育电子设计在线视频教学在线课程

四、极数

在这里，我们可以解释为什么公共插座电路的总电流和独立插座电路的总电流是25A，但是我们必须为大功率电器制造一个独立的电路。这是因为单个大功率电器的工作电流大，启动与否对空气开关的选择影响很大——这是对大功率电器的优待。

此外，对大功率电器还有另一项优惠待遇，即断路器的极数。在家用电路中，只有2P断路器可以同时为零线和带电线路提供?；ぁＲ虼耍谡庵值サ缙骱痛蟮缌鞯缏分行枰?P断路器——当然，主开关也必须使用2P断路器。

除了这两种断路器外，还可以使用1P开路或1P+N开路-1p开路在使用时必须与零线排配合，零线在断开时不能断开。因此，更建议使用1P+N空开关。

V.选择器开关

确定循环的数量

首先，我们必须找出家里需要多少开关配电箱:

[1]。首先计算房间的数量来确定插座电路的数量:例如，一个三室两厅的公寓，有一个厨房和一个浴室，总共有7个房间，然后我们需要7个插座电路。

在此基础上，如果一个房间很小，我们可以将其合并到相邻的房间。例如，如果餐厅很小，我们可以将餐厅合并到相邻的客厅，合并后只需要6个插座电路。

注意:不管厕所有多小，它必须是一个独立的电路，不能与其他房间结合。

[2]。每台功率超过3000瓦的电器使用一个电路，每两台挂机空调使用一个电路，统称为大功率插座电路。

三室两厅需要三个空调(两个回路)、一个空调柜(一个回路)和一个电热水器(一个回路)。总共需要4个高功率电路。

[3]。照明线路的数量一般限于建筑面积180㎡:如果不超过180㎡，则使用一条线路；180㎡以上，使用2个回路；每180㎡后，增加一个回路。

[4]。较后，添加一个主开关！

这样，我们的配电箱中的开关数量已经确定。继续以上述三室两厅公寓为例:总共需要1个主开关+1个照明电路+4个大功率电路+6个插座电路=12个开关。

确定开关极数

家用开关只有三种类型:1P、1P+N和2P。2P开关是较安全的，但它太宽了，无法放入配电箱中。

因此，我们的原则是在大功率插座电路和主电路中只使用2P开关，其他开关选择1P+N。

未选择1P开关，因为1P开关的宽度与1P+N开关的宽度相同，并且价格差异不太大。

然而，当使用1P开关时，它需要配备零行，这是很麻烦的构造。此外，这样的零线不能被切断，这有一定的风险。

确定开关功能

家用开关的功能也有三种:无附件(只有短路?；ず凸乇；?、漏电?；じ郊?增加漏电?；すδ?、过压和欠压跳闸附件(增加过压和欠压断电功能)。

其中，主开关建议使用过压欠压脱扣器——建议使用自复位过压欠压脱扣器，断电后自动接通。为了避免用户外出时家中停电，在恢复供电后，他们的家不能通电。

所有插座电路都推荐使用漏电保护器，无论是普通插座电路还是大功率插座电路。

照明电路不需要任何附件——照明电路具有低电流和高亮度，即使漏电也不会太有害。此外，目前的发光二极管灯的质量令人担忧，这将很容易导致安装泄漏附件后跳闸-没有解决办法。

较后应用数据

家用开关有一套固定参数，型号选择DZ47或相应修改型号-DZ47是国际通用名称型号，此外，每个制造商都开发了自己的型号。只要它能取代DZ47。

额定电流:写为“Cxx”，意思是线路中的电流达到xxA时断路器跳闸。

主开关选择32A、40A、60A或63A(必须大于任何分支开关)；照明回路选择16A或20A；插座回路选择20A或25A；选择25A或32A作为大功率插座。

框架电流应与额定电流相同-框架电流应在型号和“-xx”之后写入，这意味着当电流超过xxA时，断路器可能烧坏。

漏电开关，工作电流值30mA，

写“I△n 30mA”或“I△n 0.03A”。

如果模糊速度小于0.1s，写“t≤0.1s”。

六、配电箱路由要求

上端入线，下端出线，主电路在左边，控制电路在右边，水平、平坦、垂直。

有明敷线和暗敷线。明亮的应用可以通过鞘线，或通过管道和线槽。黑暗的应用主要是通过管道，隐藏在建筑墙或装饰墙中，并且通常上下进出。

配电柜安装前，控制室环境应具备条件，所有室内装修施工已完成，房间干净安全。

(1)配电柜运至现场后，组织开箱检查，检查有无变形、脱漆、仪表组件齐全、备件缺陷、说明书等。做开箱记录。

(2)根据施工图的布置，在基础型钢上依次放置开关柜号。成排的机柜就位后，首先找到机柜两端的机柜，然后拧紧机柜下顶部三分之二高度的小线，并以机柜表面为标准逐一对齐。正时用0.5毫米垫片调整，每个垫片较多不超过3个。

(3)就位对准后，根据柜体的尺寸固定固定螺丝孔，柜体与柜体、柜体与侧挡板均用镀锌螺丝连接。高低压开关柜用预留角钢焊接牢固，电缆夹层以上外露部分全部用花纹钢板铺砌，柜前柜后1200mm×10mm(宽×厚)绝缘全部铺砌。

④开关柜相邻两个机柜的水平偏差不大于2mm，所有机柜的水平偏差不大于5mm，相邻两个机柜的不平度不大于1mm，所有机柜的不平度不大于5mm，机柜之间的接缝不大于2mm。

(5)设备定位后，再次拧紧并检查内部紧固件，尤其是导体连接端。柜内接线完成后，用真空吸尘器清除柜内杂物，保持设备内外清洁，准确识别设备位置号和电路号。

配电柜安装完成后，将桥架安装在机柜上方。配电柜进线和出线电缆的开口位置应由供应商根据尺寸预留。电缆敷设后关闭。桥架和机柜接地母线应采用专用接地线可靠接地。桥架与配电箱(机柜)之间的连接应用橡胶板连接，以?；さ缦吆偷缋隆?/p>

二次回路接线配电柜机柜中二次回路的接线及相关测试应在出厂前完成。配电柜设备到达现场后，应在甲方现场工程师和监理的监督和指导下及时验收。相关技术文件应完整。配电柜包装和密封良好，所有部件齐全完好，接线可靠。

配电柜安装固定后，应对配电柜的二次接线回路逐个进行绝缘试验。测试应使用500伏级绝缘测试仪器，测试结果应大于1ω。所有二次回路控制线或电缆由多股软铜线制成，端子由具有适当规格的端子制成。烫锡后，用专用压接钳压接。中性焊剂应用于熨烫锡。

七、其他要求:

(1)抽屉开关柜安装也符合下列要求:

一、抽屉推拉灵活轻便，无阻挡和碰撞；

b、动触头和静触头的中心线一致，触头紧密接触；

c、抽屉机械联锁或电气联锁装置动作正确可靠，保证断路器分闸、隔离触头能分离；

D.抽屉与柜体之间的接地触点紧密接触；当抽屉被推入时，抽屉的接地触点比主触点先接触，当抽屉被拉出时，过程相反。

(2)在配电柜二次回路绝缘试验前，仔细检查设计图纸，柜内的易损部件应提前拆除。

(3)配电柜在安装过程中应确保油漆层完整，无破损，机柜照明齐全。

(4)变电站室内设备外壳必须接地良好。

尽管安装步骤看起来很繁琐，但每一步都是不可缺少的。只有遵循以上步骤，才能完成配电柜的安装。

八，配电箱系统图读数

各种符号

根据图纸" 配电箱系统图"

在NPX630/3P 400A中:NPX630是断路器型号，3P是三极，400A表示较大断路电流为400A。

NPX 160/3P 160 A WL1 YJV-4 * 70+1 * 3SC80 FC 58.8瓦AP3配电箱:

NPX160 型号。

3P为三极，额定频率为50Hz，额定隔离电压为690V，跳闸电流为40-160A。

WL1:参考循环1。后面是循环2，依此类推。

YJV:铜芯交联聚乙烯电缆。

耐熔铜芯交联聚乙烯电缆。

4*70+1*35:指具有4个线芯截面70mm2加上一个线芯截面35的中性线芯。

SC80:指直径为80的焊接钢管(俗称黑铁管)。

指地下的黑暗应用。

C65n-C10/1 wl 1 bv-3 * 2.sc 15 cc 0.78 kw照明:

C65N是断路器型号。

C10/1P:断路器的较大分断电流为10A，极数为一极。

铜芯聚氯乙烯绝缘电缆。

3 * 2.5: 3芯，横截面积为4mm2。

SC15:穿15毫米直径的钢管。

抄送:黑暗的屋顶或屋顶铺设。

C65n-C16/3pw l5bv-4 * sc 20 fcw c 3.7 kw380 v空调插座:

在回路5中，断路器型号为C65N，较大断路电流为16A。采用4根铜芯聚氯乙烯绝缘电缆，线芯截面为4mm2，通过20mm的钢管直接敷设在地下和黑暗的墙壁中。

九、各种铺设方法

沿梁或跨梁敷设(屋架)

BC-梁内隐蔽敷设

交流电-沿柱子或穿过柱子敷设

列中暗敷设

沿墙面敷设

厕所-隐藏在墙内

沿天花板或顶板敷设

CC-在屋顶或屋顶上暗敷设

吊顶内铺设

地板或地面下铺设

供应链-通过焊接钢管铺设

电缆管道的敷设

通过硬塑料管敷设

FPC——铺设阻燃半硬聚氯乙烯管道

电缆桥架敷设

金属线槽

m型电缆敷设

科索沃?；ね?铺设聚氯乙烯塑料波纹管

阴极?；?穿过金属软管敷设

直埋

电缆沟敷设

混凝土管道铺设

释放模式:

磁力跳闸

热磁脱扣器

麦克风-电子跳闸

断裂能力:

断裂能力分为5个等级:

女:36KA

N:50KA

H:70KA

学生:100卡

l:150卡
