电力安全是我们现代人面临的较常见的安全问题之一。除了交通事故，恐怕电力事故造成的伤亡人数较多。根据交通规则，严厉打击酒后驾车可以减少交通事故。电力安全事故呢？配电箱是家庭用电和企业用电等场所的主开关?？梢运?，如果处理好配电箱的隐患，电气事故的数量可以减少一半。配电箱是将开关设备、测量仪器、?；ぷ爸煤透ㄖ璞缸樽霸谝桓龇獗栈虬敕獗盏慕鹗艄衲诨蚱聊簧希莸缙酉咭笮纬梢桓龅脱古涞缱爸?。接下来，我将简要介绍配电箱标准、接线方法、安装方法、分类、注意事项、尺寸确定方法和配电柜之间的区别。我希望我能帮助每个人！

(此处添加了循环卡，请查看今天的标题客户)

配电箱标准

1.GB1201997电压互感器；

1.GB1201997电流互感器；

2.GB13539.2002低压熔断器；

3.GB 13539.2002低压熔断器；

4.GB 13539.1999低压熔断器；

5.GB13539.1992低压熔断器的半导体器件保护用熔断器的补充要求；

6.GB/T14048.2000低压开关设备和控制设备；

7.GB/T14048.2001低压开关设备和控制设备低压断路器；

8.GB/T 14048.2002低压开关设备和控制设备低压开关设备、隔离器、隔离开关和熔断器组合电器；

9.GB/T 14048.2003低压开关设备和控制设备低压机电接触器和电机起动器；

10.GB/T 14048.2001低压开关设备和控制设备；

11、GB/T 14048.1998低压开关柜及控制设备接触器和电动机起动器；

12.GB/T 14048.1998低压开关设备和控制设备辅助器具；

13.GB/T 14048.1998低压开关设备和控制设备辅助器具；

14、GB/T 14048.9-1998低压开关设备和控制设备多功能电器(设备)；

15.GB/T 14048.10-1999低压开关设备和控制设备；；

16、GB/T 16935.1997低压系统设备绝缘配合；

17.GB 7251.2005低压开关设备和控制设备；

18.GB 7251.1997低压开关设备和控制设备；

19.GB/T 4021992电气设备接线端子和特定接线端子的字母数字系统识别和应用的一般原则；

20、GB/T4942.1993低压电器外壳防护等级；

21.GB4201993住房?；さ燃?知识产权代码)。

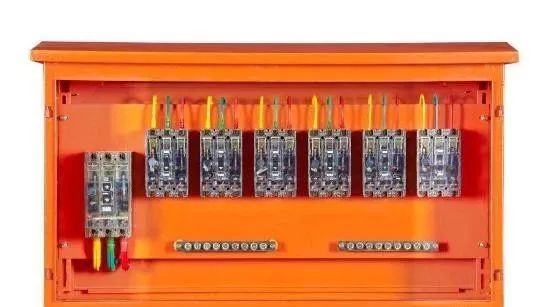

配电箱接线方法

一、一般电源配电箱进线是采用五线制，即甲、乙、丙三相线(一般颜色为黄色、绿色和红色)，一路零线(颜色为淡蓝色)，一路地线(颜色为黄色带绿色条纹)。出线应符合要求。

1、220伏负载一般取一路相线，一路零线，一路地线。

2、380伏负载，(如380伏交流电机)三相均带，外加地线。(如果负载由本地控制，也需要零线。)

3、有专用的两相380伏交流焊机，任意两相线路。添加接地线。接地线一般需要连接，但在很多场合(如施工现场)不需要连接。一般来说，进线是开路、断路器、断路器或其他三相进线和单向进线带3PIN的断路器。零线压向零端子排，接地线压向接地端子排。也有直接使用4PIN断路器三相线和零线的进线，接地线压向接地端子排。

二、照明配电根据负荷的大小，可采用一路相线+一路零线+一路接地线；或如上所述的220伏配电。

配电箱安装方法

1.当明装配电箱，配电箱安装在墙上时，应使用开口螺栓(膨胀螺栓)固定。螺栓长度一般为预埋深度(75 ~ 150毫米)、箱底板厚度、螺母和垫圈厚度加上约5毫米的“头部余量”之和。对于较小的配电箱，也可在安装处预埋木块(根据安装孔在配电板四角的位置配电箱)，然后用木螺钉配电箱或配电板固定在木块上。

2、暗装配电箱，配电箱预埋在墙内安装，砌墙时预留孔洞的长度和宽度应比配电箱大20mm左右，预留深度为配电箱厚度加上孔洞墙面抹灰的厚度。当砌体配电箱时，可通过在箱体和墙体之间填充混凝土来固定箱体。

3、配电箱应安装牢固，横平竖直，垂直偏差不应大于3mm；暗装时，配电箱四周不应有缝隙，面板四周边缘应靠近墙面，箱体与建筑物、构筑物的接触部位应涂防腐漆。

4、配电箱螺旋熔断器安装在内部，电源线应连接到中间触点的端子上，负载线应连接到螺纹端子上。这样，当熔化的堆芯被装载和卸载时，不会发生电击。瓷塞保险丝应垂直安装。

5.配电箱交流、DC或不同电压等级的电源应有明显标志。照明配电箱，应分别设置零线(N线)和保护零线(PE线)母线。零线和?；ち阆哂α釉谀赶呱?，不得拼接，并应编号。

6、引出面板时，面板线孔应光滑无毛刺，金属面板应安装绝缘保护罩。金属外壳配电箱外壳必须可靠接地(零)。

配电箱分类

1、固定面板类型开关柜，通常称为开关板或配电板。面板盖开关柜的敞开式，正面有?；すδ?，背面和侧面仍可接触带电部分，保护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，变电站室内集中供电。

2.?；ば?即封闭型)开关柜，指低压开关柜，除安装表面外，所有侧面均关闭。机柜的电气部件，如开关、?；ぁ⒓嗫睾涂刂疲及沧霸谟筛只蚓挡牧现瞥傻姆獗胀饪侵?，该外壳可以安装在墙上或墙上?；裰械拿扛龌芈分洳荒懿扇「衾氪胧?，或者可以使用接地金属板或绝缘板进行隔离。通常，门和主开关是机械联锁的。此外，还有一个保护表类型开关柜(即控制台)，面板上装有控制、测量、信号和其他电器。?；だ嘈涂毓裰饕米鞴ひ障殖〉呐涞缱爸?。

3.抽屉开关柜。这种类型的开关柜采用钢板制成的封闭外壳，进线和出线电路的电气元件都安装在可抽出的抽屉中，形成一个能完成某种类型供电任务的功能单元。功能单元通过接地金属板或由塑料制成的功能板与总线或电缆分开，以形成总线、功能单元和电缆的三个区域。每个功能单元之间也有隔离措施。抽屉类型开关柜具有高可靠性、安全性和互换性。它更高级开关柜，目前生产的开关柜，其中大多数是抽屉式开关柜。适用于工矿企业和供电可靠性要求高的高层建筑，作为集中控制配电中心。

4、电源、照明分布控制箱。大部分都是封闭式垂直安装。由于使用场合不同，外壳的防护等级也不同。它们主要用作工矿企业生产现场的配电装置。

配电箱预防措施

1.配电系统应设置室内总数配电箱和室外总数配电箱或设置室外总数配电箱和每户配电箱并实行分级配电。

2、电源配电箱和照明配电箱应分开设置，如果放置在同一配电箱中，电源和照明线路应分开设置。

3、total 配电箱应位于靠近电源的区域。点配电箱应安装在电气设备或负载相对集中的区域。点数配电箱距开关盒的距离不得超过30m。开关箱与其控制的固定电气设备之间的水平距离不应超过3m。

4、对于需要安装在地面上的配电箱，应安装在距离地面50 ~ 100 mm的地方，并要求配电箱前侧0.8 ~ 1.2 m范围内，无杂物妨碍供电，周围环境通风干燥。

5.箱内的接线母线应分别设有零线、?；そ拥叵吆拖嘞?。要求确保配电箱范围内的所有部件、仪器和电路安装和布置牢固，以便于维护和保养。安装完成后，应及时清除箱内杂物和灰尘。

6.配电箱电器应先安装在非金属或木质绝缘电器安装板上，然后整体紧固在配电箱箱体内。金属板应与铁配电箱本体电连接。

7、每台电气设备应有自己的专用开关箱，必须实行"一机一闸一保护"制度，严禁用同一开关直接控制两台以上电气设备。

8.配电箱和开关箱内两级漏电保护器的额定漏电动作电流和额定漏电动作时间应合理匹配，具有分级分段?；すδ堋?/p>

9.安装配电板所需的木块和铁块需要预先埋好，外露的2+用金属膨胀螺栓固定。布线应整齐排列并捆绑成束，所有活动部件需要固定。

10.各种开关设备的额定值应适应其控制电气设备的正面定位。

11.当施工现场停止工作超过一小时时，电源开关箱应断电并上锁。

12、对于配电箱的开关箱进行检查和维护时，必须将前一级相应的电源开关闸断电，并挂停电标志牌，严禁带电作业。

配电箱尺寸标注方法

1、当电箱仅是照明电箱或小电源时，进线小于10平方，如果开关数量小于20，则开关宽度尺寸加起来每边加20毫米就是电箱宽度，高度是开关高度加40毫米，深度是开关较大深度加10毫米..

2.当电源箱仅为照明电源箱或小电源箱时，当进线小于10平方米时，如果开关位数大于20，此时需要将电源箱排列成两排开关。如果将开关的宽度尺寸相加，每侧增加40毫米，电源盒的宽度为开关的高度加40毫米，深度为开关的较大深度加10毫米

3、当电箱只是照明电箱或小功率时，当进线小于10平方米时，如果进线开关需要单独排，开关的宽度加上每侧20毫米就是电箱的宽度，高度是开关的高度加上进线开关的高度加上40毫米，深度是开关的较大深度加上10毫米

4.当电源盒是电源盒或电源照明盒时，算法与上述基本相同。但是，当进线超过10平方米时，应考虑进线的弯曲半径。应预留足够的空间供主终端进入线路。当交换机排成两行时，应该考虑交换机的路由。

当然，如果对电源箱的尺寸没有确定的结论，应该考虑实际安装，应该考虑实际的接线图和如何安排主开关的接线。如果所有小型断路器都是按位数(18毫米/位)确定的，PZ系列配电箱有固定的尺寸，如果电路超过80位，甲方可以在图纸上(文字)识别，设备控制箱识别设备本身，进线大于185mm2，如果输出大于2路，应尽量选择柜式。

配电箱和配电柜之间的差异

一.概念上的区别

1 、配电箱

配电箱是一个内部带有电源开关和安全装置的小型配电箱。该结构相对简单，主要用于终端配电。配电箱是供电系统中的较后一个配电设施。A 配电箱可以是电源输入线和多个电源输出电路。电源输出电路从配电箱引出至每个电源负载。因为配电箱的体积小，不能放入大型配电设备，所以配电箱的容量不大。一般情况下，8个小负载布置在a 配电箱、配电箱的供电负载的中心，电力通过电缆或电线输送到负载。

2 、配电柜

配电柜是容量为配电箱的上层配电设备，可放置较大的电气设备，一般用作中等容量负荷的配电设备，包括配电箱和电机等。并且其适用容量在各种工艺领域中不同，一般从几千瓦到几十千瓦不等。在传统的2+漏电?；ず投搪繁；さ幕∩希固峁┕贡；ぁ⒌慊鸷投系?、雷击?；?、自动供电、温度保护、功率限制、故障记录、自检功能、学习和记忆、移动互联可视化和数字化等功能。

二，功能的区别

简而言之，分配电能的盒子叫做配电箱，配电箱。它主要用于控制和分配电气设备，防止线路过载、短路和漏电。配电箱安装在各种地方，如学校、机构、医院、工厂、车间、家庭等。，如照明配电箱，电源配电箱，等等。配电箱体积小，可以藏在墙上，可以站在地上。

配电箱标准的区别，接线方法，安装方法，分类，注意事项，尺寸确定方法和配电柜由以上小编辑为大家介绍。我相信每个人对配电箱都有一定的理解！如果有任何遗漏，请留言更正！
