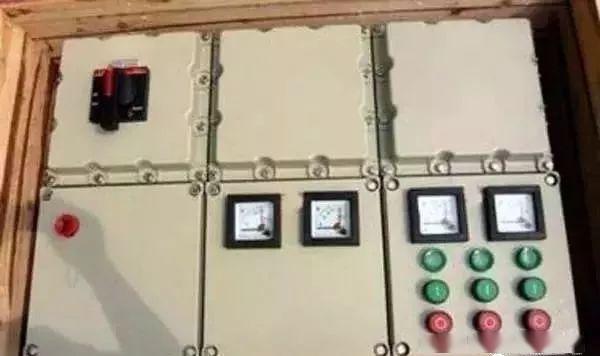

电气柜是电机控制中心的通用名称，配电柜用于负载分散且电路少的情况。通常我们看到配电柜安装在一个相对隐蔽的角落。

配电柜型号

配电柜型号有很多，通常不同的制造商有他们自己的型号。

国内型号有MLS、GCS、GCK GGD等。；

国外制造商ABB包括:MD190、MNS、ArTu、Blokset、8PT等。

通用标准型号是GB7251.1

配电柜型号标签

首先位:开路低电压开关柜，闭合低电压开关柜

第二名:固相萃取，固相萃取，混合萃取。

第三名:l(或D)-电源，K-控制，S-森源电气系统

GGD更便宜，GCS和GCK更经济。

示例:GGD/M/J①②③

g-交流低电压配电柜

电气部件的固定安装和布线

d-电气柜

m面板操作

静电电容器

①-设计序列号:1。断裂能力为15kA；2.断裂能力为30kA；3.断裂能力为50kA

(2)-主电路方案代码

(3)-辅助电路方案代码

配电柜图纸细节

1.当我们看到一个以上的家庭平时用电，他们中的大多数是从a 配电柜发来的。这就是简单的接线图的样子。

低电压配电柜一次系统图

2.配电板的电路图分为一级原理图和二级原理图:一级原理图为一级电路原理图，二级原理图为控制电路原理图。

智能配电柜绘图

GCK，GCS，MNS是低压萃取开关柜；

GGD，GDH、PGL固定在低电压开关柜；

XZW合成配电箱；ZBW盒变电站；

XL，GXL低压配电柜，施工现场箱；

JXF电器控制箱；

PZ20、PZ30系列终端照明配电箱；

XDD计量箱

PXT (R) K-□/□-□/□-□/□/□-□/IP □系列规格型号解释:

(1)PXT开包配电箱，暗包加(R)

(2)K是表1所示的串联接线方法。

(3)□/□额定电流/额定短期耐受电流容量:以数字表示，250/10:额定电流250A/额定短期耐受电流容量10kA，可根据客户要求降低。

(4)□/□输入线型:□/1单相输入；□/3三相输入；1/3表示混合输入

(5)□×□出口电路:单相电路×三相电路、6×3单相6电路、三相3电路

(6)□/ □主开关类型/?；さ燃叮?/IP30单相主开关/IP30；3/IP30三相主开关/IP30

表1:

序列号汉语拼音前缀汉语解释装配图编号电气原理图编号

1 JL计量箱PXT01 PXT01 dq系列

2 CZ插座盒PXT02 PXT02 dq系列

3 ZM灯箱PXT03 PXT03 dq系列

4 DL电源盒PXT04 PXT04 dq系列

5 JC计量插座盒PXT05 PXT05 dq系列

6 JZ计量照明箱PXT06 PXT06 dq系列

7 JD计量电源盒PXT07 PXT07 dq系列

8 ZC照明插座盒PXT08 PXT08 dq系列

9 DC电源插座盒PXT09 PXT09 dq系列

10 DZ电源照明箱PXT10 PXT10 dq系列

11 HH混合功能盒PXT11 PXT11 dq系列

12 ZN智能箱PXT12 PXT12 dq系列

电气柜名称编号规格型号

高压开关柜 AH

高压计量柜

高电压配电柜 AA

高压电容器柜

低压电源配电箱机柜接入点

低压照明配电箱机柜铝

应急电源配电箱机柜APE

应急照明配电箱机柜照明

低压负荷开关柜

用于低压电容器补偿柜的自动控制或自动控制面板

直流电配电箱机柜交流电

操作信号柜组件

控制面板柜交流电

继电保护柜

计量柜的AW

声发射激励柜

低压漏电断路器柜的电弧

双电源自动开关柜at

多个电源配电箱机柜调幅

刀闸柜AK

电源插座盒

建筑自动化控制盒

自动火灾报警控制器盒

中航设备监控箱

家用接线盒

配电箱的目的

便于电路故障时的管理和维护。配电箱和配电柜配电盘是成套设备，用于集中安装开关、仪表等。

常用的配电箱是由木头或铁板制成的，而现在各处的耗电量都相当大，所以铁的使用仍然较多。配电箱的目的:当然，停止和传输电是很方便的，并且在测量和判断电的停止和传输方面起作用。

配电箱成分

它主要分为两部分

一个是成套部件，即配电箱外壳及其相关附件。

二是电气元件及相关附件，即空气开关及其所需附件。

I .断路器

断路器:两个开关都是配电柜的主要元件，常用的有空气开关、漏电开关和双电源自动转换开关

1.空气开关:

A.空气开关的概念:

空气开关也是空气开关，在电路中接通、断开和携带额定工作电流和短路、过载等故障电流，在电路和负载出现过载、短路和欠压时，可以快速断开电路，实现可靠?；?。

断路器的动触头、静触头和触杆有多种设计，但主要目的是提高断路器的分断能力。目前，利用一定的接触结构来限制断路时短路电流峰值的限流原理，对提高断路器的分断能力起到了明显的作用，得到了广泛的应用。

B.空气开关的工作原理:

自动空气开关，也称为低压断路器，可用于接通和断开负载电路，也可用于控制不频繁启动的电机。它的功能相当于开关、过流继电器、失压继电器、热继电器、漏电保护器和其他电器的部分或全部功能的总和。它是低压配电网中重要的?；さ缙?。

自动空气开关具有多种?；すδ?过载、短路、欠压保护等)等优点。)，动作值可调，分断能力高，操作方便，安全等。，所以它目前被广泛使用。

2.漏电?；た?

A.漏电?；た氐母拍?

它不仅具有漏电?；すδ?，还能在人们接触带电线路时跳闸，确保人身安全。它是漏电?；て鞯闹饕δ堋Ｈ绻缙璞妇挡涣?，向外壳漏电，漏电?；て鹘?，以防止人体接触和触电。同时，具有电流中断、过载?；ず投搪繁；すδ?。

b、漏电?；た氐墓ぷ髟?

漏电?；て鞴ぷ髟硗肌H是一种零阶电流互感器，由坡莫合金制成的铁芯和缠绕在环形铁芯上的次级线圈组成。电源的相线和零线穿过圆孔成为零序变压器的初级线圈。变压器的后出线是?；し段А?/p>

c、漏电保护开关的作用:

(1)、当电气设备或电路发生漏电或接地故障时，可在人未触及前切断电源。

(2)人体接触带电物体时，可在0.1s内切断电源，从而降低电流对人体的伤害程度。

(3)可以防止漏电引起的火灾事故。

3、双电源自动转换开关:

概念:双电源自动转换开关是一个电源二合一自动转换系统。当首先电路发生故障时，双电源自动转换开关自动切换到第二电路向负载供电。如果第二个电路出现故障，双电源自动转换开关会自动切换到首先个电路，为负载供电。

适用于不间断电源-不间断电源、不间断电源-发电机、不间断电源-市电、市电-市电等任意两种电源的连续电源转换。

二。浪涌电压?；て?/p>

A.电涌?；て鞯母拍?

电涌?；て饕渤莆览鬃爸?，是为各种电子设备、仪器和通信线路提供安全?；さ牡缱由璞?。当由于外部干扰在电路或通信电路中突然产生尖峰电流或电压时，浪涌保护器可以在很短的时间内进行分流，从而避免浪涌对电路中其他设备的损害。

B.基本浪涌知识:

电涌保护器系统的主要功能是?；さ缱由璞该馐堋暗缬俊钡挠跋?。因此，如果你想知道电涌?；て鞯墓δ?，你需要知道两个问题:什么是电涌？为什么电子设备需要它们的?；ぃ?/p>

浪涌也称为突波。顾名思义，浪涌是超过正常工作电压的瞬时过电压。从本质上说，浪涌是一种只在十分之几百万秒内出现的尖锐脉冲。浪涌可能由重型设备、短路、电源开关或大型发动机引起。

浪涌或瞬态电压指的是在电能流动过程中大大超过其额定水平的电压。

在美国，一般家庭和办公室环境中布线的标准电压是120伏。如果电压超过120伏，就会出现问题，电涌?；て饔兄诜乐刮侍馑鸹导扑慊?。

C.电涌?；て鞯淖饔?

首先道防线应该是一个连接在用户供电系统引入线的每一相和地之间的大容量电涌保护器。一般来说，这种级别的功率?；て饕蠼洗蟪寤魅萘看笥?00千伏安/相，要求的极限电压应小于2800伏。我们称之为一级功率浪涌?；て?SPD)。

这些电源电涌保护器专门设计用于承受由闪电和感应闪电引起的大电流和高能量电涌能量吸收，并可将大量电涌电流分流至地面。它们只为中级?；ぬ峁┯邢薜牡缪?当浪涌电流流过电涌?；て魇保呗飞系慕洗蟮缪贡湮邢薜缪?，因为一级?；て髦饕沾罄擞康缌?。仅靠它们无法完全?；す┑缦低衬诘拿舾械缙璞浮?/p>

第二道防线应该是安装在分流配电设备上的电涌?；て?，为重要或敏感的电气设备供电。

这些电涌?；て髂芨玫匚胀ü没У缭慈肟诘牡缬糠诺缙鞯氖Ｓ嗟缬磕芰浚⒍运蔡缪褂泻芎玫囊种菩Ч?。这里使用的电涌?；ぷ爸靡蠼洗蟪寤魅萘课?0KA/相或更大，要求的极限电压小于2000伏。我们称之为二级电涌保护器。受二级?；な?，一般用户供电系统能满足电气设备的运行要求。

较后一道防线可以在电气设备的内部电源部分使用内置的电源浪涌?；ぷ爸?，以完全消除由小瞬变引起的瞬变过电压。

此处使用的电涌?；ぷ爸靡蠼洗蟪寤魅萘课?0KA/相或更小，要求的极限电压应小于1800伏。对于一些特别重要或敏感的电子设备，有必要设置第三级?；ぁＭ?，它还可以?；さ缙璞该馐芟低衬诓坎乃蔡缪沟挠跋臁?/p>

三、电度表

A.电能表的概念:

电工常用的电能表是一种测量电能的仪器，俗称电度表。

B.电能表的工作原理:

(1)机械式电能表工作原理:

当电能表连接到电路时，由电压线圈和电流线圈产生的磁通量穿过圆盘。这些磁通量在时间和空间上相位不同，并分别在磁盘上感应出涡流。

由于磁通量和涡流之间的相互作用，旋转扭矩导致盘旋转，并且由于磁钢的制动作用，盘的旋转速度达到均匀运动。

因为磁通量与电路中的电压和电流成正比，所以磁盘在它的作用下以与负载电流成正比的转速移动。圆盘的旋转通过蜗杆传递给仪表。电表的指示器是电路中使用的实际电能。

(2)电子式电能表的基本原理:

电子电度表使用电子电路/芯片来测量电能。用分压电阻或电压互感器将电压信号转换成可用于电子测量的小信号，用分流器或电流互感器将电流信号转换成可用于电子测量的小信号，用专用电能测量芯片将转换后的电压和电流信号进行模拟或数字相乘，积累电能，然后输出频率与电能成正比的脉冲信号；

脉冲信号驱动步进电机驱动机械仪表显示，或送至微机进行数字显示。

四.电表

A.电流表的工作原理:

电流表是根据磁场中通电导体上的磁场力的作用而制成的。当电流通过时，电流沿着弹簧和转轴通过磁场，电流切断磁感应线，线圈在磁场力的作用下偏转，带动转轴和指针偏转。

因为磁场力的大小随着电流的增加而增加，所以电流的大小可以通过指针的偏转程度来观察。这叫做磁电安培计。

b、电流表的使用规则:

(1)电流表要串联在电路中(否则短路。

(2)测得的电流不得超过电流表的测量范围(试着触摸它，看它是否超过测量范围)。

(3)绝对不允许在不使用电器的情况下将电流表连接到电源的两极(电流表的内阻很小，相当于一根电线)。如果电流表连接到电源的两极，如果它是轻的，指针将倾斜，如果它是重的，电流表，电源和电线将被烧毁。

(4)查看表针停留位置(必须从前面观察)

V.伏特计

A.电压表的概念:

电压表是测量电压的仪器。伏特计-伏特计符号:V是常用的。灵敏的电流计里有一块永久磁铁。由导线组成的线圈串联在检流计的两端之间。线圈放置在永磁体的磁场中，并通过传输装置连接到仪表的指针。电压表是一个相当大的电阻，理想情况下被认为是开路。

B.电压表的工作原理:

电压表和电流表装配在一起，电流表的内阻很小。如果串联一个大电阻，电压表可以直接连接到需要测量电压的两点。根据欧姆定律，电流表显示的电流与外部电压成正比，因此可以测量电压。

C.电压表的使用:

电压表可以直接测量电源电压。使用电压表时，应将其并联在电路中。使用电压表时应注意以下几点:

(1)测量电压时，电压表必须并联在被测电路的两端；

(2)正确选择测量范围，测量电压不得超过电压表的测量范围。使用时，它并联在电路中；如果串联，则测量电源的电动势。

但是，上述组件都是2+中较基本的组件，其他组件将根据2+的不同用途和2+的使用要求添加，如交流接触器、中间继电器、时间继电器、按钮、信号指示器、KNX智能开关?？?带容性负载)和后台监控系统、智能消防疏散照明和后台监控系统、电气火灾/漏电监控探测器和后台监控系统、电动助力电池等。

配电箱安装要求

1.配电箱应由不可燃材料制成；

2.开放式配电板可安装在生产场所和办公室，电击风险低。

3.封闭柜应安装在加工车间、铸造、锻造、热处理、锅炉房、木工房及其他有高触电风险或工作环境恶劣的场所。

4.封闭或防爆电气设施必须安装在有导电粉尘或易燃易爆气体的危险工作场所。

5.配电箱所有电气元件、仪表、开关和电路应排列整齐，安装牢固，操作方便。

6、落地安装板(箱)底部应高出地面5 ~ 10mm；

7.操作手柄的中心高度一般为1.2 ~ 1.5m；

8.箱前0.8~1.2m范围内无障碍物；

9.?；は吡涌煽浚?/p>

10、箱外不得有裸露带电体露；

11、必须安装在配电箱或配电板上的电气元件的外表面，必须有可靠的屏蔽?；?。

配电柜操作程序

(1)配电柜指船舶配电中心八个生产设备的正常运行。无关人员不得拉动板上的开关。

(2)发电机组启动后，应使用电源屏加速开关进行手动慢速加速，直到发电机进入正常工作状态，电压和频率达到规定值后，方可通电送电。

(3)配电板进入配电状态后，不允许随意拉动电源板加速开关。空气开关的锁定开关不得用于非紧急情况。

(4)发电机的并联运行应严格按照并联运行条件的要求和规定进行。应注意逆功率(逆流)和并联运行故障现象。

(5)?；?，应先切断发电机负荷，然后空载停机，不得带负荷直接停机。

(6)接入岸电时，应先切断岸电面板的电源开关，然后检查接线和相序的正确性。确认无误后，即可进行船岸功率转换。严禁带负荷运行。

(7)配电柜应定期进行清洁和维护，以保持设备处于良好的工作状态。

(8)发电机工作时，工程师操作配电板时，应集中思想，小心操作，防止发生事故，否则将对人身事故负责。

(9)充放电板是船舶的应急配电板。值班工程师应经常检查自己的工作情况，确保随时有足够的低压电源，并通过板上的仪表掌握磁饱和稳压器的工作情况。

(10)正常导航时，配电盘上的所有开关都应打开，以确保发电机可随时启动，并在需要时随时投入使用。

二次接线流程

1、根据原理图，不要在同一位置接端子，不要用3根导线连接一个端子。如果有错误，那就不一样了。我们只能根据示意图逐一检查。

(1)导体截面的选择

主电源(交流220伏)电压回路的线路为1.5平方毫米；当前循环使用2.5平方毫米。电池通常使用1.5平方毫米。

(2)接线时，检查导线两端的信号是否一致，以免造成不必要的错误。

(3)较重要的是理解原理图和接线图。

2

2.如果你是一个新手，你应该首先检查图纸，整理出你自己的想法，并且检查图纸是否有任何问题。如果你不明白，你可以先找出答案，这有助于划线。然后我们开始布线。

二次接线施工要求:按图纸施工，接线正确；电线和电气部件应采用螺栓连接、拼接、焊接或卷曲等方式。，应牢固可靠，接线良好。线路整洁、清晰、美观。导体绝缘良好，无损伤；机柜中的导体不应有连接器；电路号正确，字迹清晰。

电缆芯线截面的选择也应满足以下要求:

(1)电流回路:电流互感器的额定值应准确。此时，如果没有可靠的依据，较大短路电流可以根据断路器的电流容量来确定。

(2)电压回路:当所有保护装置和安全自动装置运行时(考虑到发展，当电压互感器负荷较大时)，从电压互感器到?；ず妥远爸闷恋牡缋卵菇挡怀疃ǖ缪沟?%。

(3)操作回路:在较大负荷下，从操作母线到设备的电压降不得超过额定电压的10%。

电流互感器二次绕组不允许开路，电压互感器二次侧不允许短路二次接线，应熟悉图纸:

(1)原理图(显示各电路的工作原理和相互作用)。该图很快显示了次级电路中每个组件的连接模式，也显示了与初级电路相关的连接)

(2)发展计划

(3)端子框图

(4)安装接线图
