我相信每个人都很熟悉它。我们离不开电。电是我们日常家居生活中较重要的设备产品。我们几乎每天都用电。现在我们已经变得依赖电了。就像被毒死一样，我们不能放弃。以下小系列将简要介绍配电箱的接线图和配电箱的系统图。

配电箱接线图:

安装时，Home 配电箱接线图也很重要。小编辑专门为每个人准备了几个非常详细的接线图。

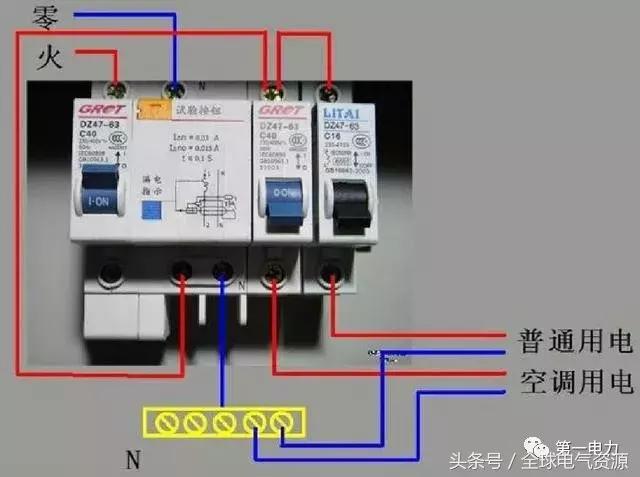

配电箱接线图1

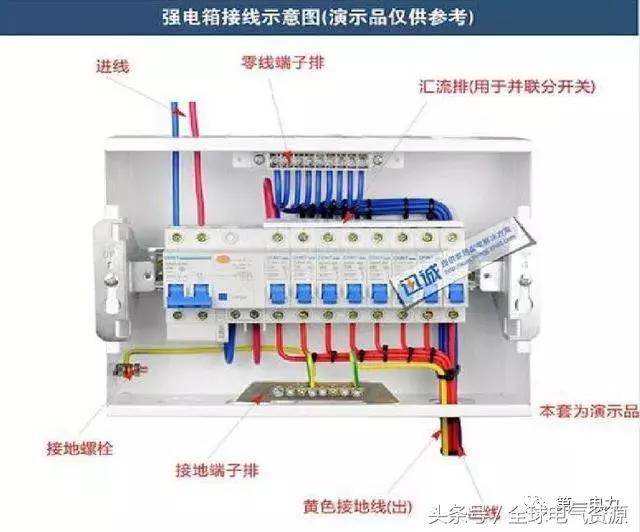

配电箱接线图2

当我们看到一个以上的家庭平时用电，他们中的大多数是从a 配电柜发来的。一个简单的接线图是这样的。

主页配电箱安装方法:

1.当明装配电箱，配电箱安装在墙上时，应使用开口螺栓(膨胀螺栓)固定。螺栓长度一般为预埋深度(75 ~ 150毫米)、箱底板厚度、螺母和垫圈厚度加上约5毫米的“头部余量”之和。对于较小的配电箱，也可在安装处预埋木块(根据安装孔在配电板四角的位置配电箱)，然后用木螺钉配电箱或配电板固定在木块上。

2、暗装配电箱，配电箱预埋在墙内安装，砌墙时预留孔洞的长度和宽度应比配电箱大20mm左右，预留深度为配电箱厚度加上孔洞墙面抹灰的厚度。当砌体配电箱时，可以通过在盒子和墙壁之间填充混凝土来固定盒子。

3、配电箱应安装牢固，横平竖直，垂直偏差不应大于3mm；暗装时，配电箱四周不应有缝隙，面板四周边缘应靠近墙面，箱体与建筑物、构筑物的接触部位应涂防腐漆。

4、配电箱螺旋熔断器安装在内部，电源线应连接到中间触点的端子上，负载线应连接到螺纹端子上。这样，当熔化的堆芯被装载和卸载时，不会发生电击。瓷塞保险丝应垂直安装。

5.配电箱交流、DC或不同电压等级的电源应有明显标志。照明配电箱，应分别设置零线(N线)和?；ち阆?PE线)母线。零线和?；ち阆哂α釉谀赶呱希坏闷唇?，并应编号。

6、引出面板时，面板线孔应光滑无毛刺，金属面板应安装绝缘?；ふ?。金属外壳配电箱外壳必须可靠接地(零)。

结论:家庭用电是我们严格控制的一部分。如果电路安装安全、完美，就可以在我们未来的生活中安全使用，消除家庭中的安全隐患。
