10KV高压开关柜的构成及交流/DC电路图详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

在10kV线路出线方式中，10kV线路多采用开关柜出线方式，与架空出线相比，具有占地面积小、操作方便、运行可靠等优点。

10kV高压开关柜的线路?；ぷ爸么蠖嗖捎梅稚⑹阶槠?独立于开关柜)，少数采用集中式组屏(集中于保护屏)，但其保护二次回路是一致的。

当10kV高压开关柜内部故障和异常运行发生时，继电保护装置能够快速可靠地动作，选择性地跳闸相关断路器，并可靠地隔离故障。

10kV高压开关柜

如图所示，10kV线路出线方式可分为:开关柜出线和架空出线。开关柜出线方式由于一次设备集中、占地面积小、操作方便、运行可靠而被广泛采用。

普通10kV高压开关柜包括母线、出线电缆、断路器(包括手车式)、电流互感器、零序电流互感器、避雷器、隔离开关(包括接地刀)、防误闭锁装置(电气和机械)、带电显示装置和?；ぷ爸玫?。

10kV高压开关柜交流电路

(1)电流回路

10kV开关柜范围内电流互感器的二次接线引至端子排进行一点接地，备用绕组引至端子排进行短路接地。

(2)电压电路

10kV开关柜母线电压取自屏幕顶部的小母线，小母线电压取自电压并联装置，线电压取自线电压互感器，电压N600只有一个接地点。

(3)照明电路

10kV高压开关柜 DC电路

(1)信号电路

10kV开关柜内部信号包括断路器位置、隔离开关位置、报警信号、锁定信号和动作信号。

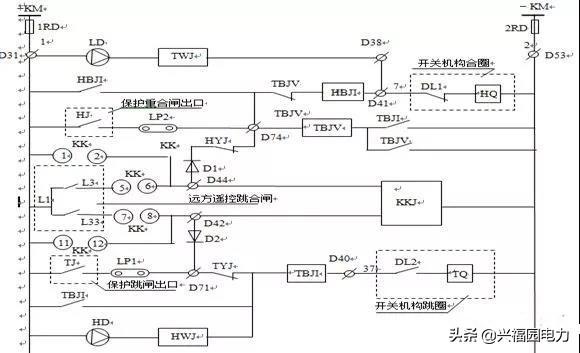

(2)控制回路

(3)电源电路

10kV电源电路分为独立设备电源、控制电源和储能电源。

更多选型规格报价定制等问题可及时联系厂家，以上就是10KV高压开关柜的构成及交流/DC电路图全部内容。
