基本定义

高压开关柜是指用于发电、输电、配电、电力转换和用电系统通/断、控制或保护的电气产品，电压等级为3.6千伏至550千伏，主要包括高压断路器、高压隔离开关和接地开关、高压负荷开关、高压自动重合闸和分段器、高压操作机构、高压防爆配电装置，高压开关柜。高压开关制造是输变电设备制造的重要组成部分，在整个电力行业中占有非常重要的地位。

功能:高压开关柜具有架空接入线路、电缆接入线路、总线连接等功能。

用途:主要适用于发电厂、变电站、电力系统变电站、石油化工、冶金轧钢、轻工纺织、厂矿、住宅小区、高层建筑等不同场所。

成分:开关柜应满足“交流金属封闭开关设备”标准的相关要求。它由柜体和断路器组成。柜体由外壳、电气部件(包括绝缘)、各种机构、二次端子和连接线组成。

五项预防措施:

1.防止有载合闸:高压开关柜真空断路器小车在试验位置合闸后，小车断路器不能进入工作位置。

2.防止接地线合闸:当高压开关柜的接地刀处于合闸位置时，小车断路器不能合闸。

3.防止意外带电间隔:当高电压开关柜的真空断路器闭合时，外壳的后门与接地刀上的机器和柜门锁定。

4.防止带电接地:工作时高压开关柜的真空断路器闭合，接地刀不能投入运行。

5.有载拉刀制动的防止:高电压开关柜的真空断路器在工作和合闸时不能从台车式断路器的工作位置退出。

结构组成

它主要由柜体、高压真空断路器、储能机构、小车、接地刀闸和综合?；て髯槌?。

制造商的高电压开关柜被用作向您展示内部详细结构的样本。

(1)柜体

由铁板压制而成，是一个封闭的结构，设有仪表室、电车室、电缆室、母线室等。每个房间由铁板隔开，如图1所示。仪器室配有综合?；て?、电流表、电压表等装置。无轨电车室配有一辆电车和一个高压真空断路器。三相母线安装在母线室内；电缆室用于电力电缆的外部连接。

(2)高压真空断路器

所谓的高压真空断路器是将其主触头安装在一个密封的真空室中。当触点打开和关闭时，它的电弧没有气体来支持燃烧，所以它不会烧坏，并且耐用。同时，它以绝缘材料为基础来提高真空开关的绝缘性能，所以被称为高压真空断路器。

(3)台车机构

高压真空断路器安装在小车上，并随小车移动。顺时针摇动手柄时，小车进入机柜，并携带真空断路器插入高压电路。逆时针摇动手柄时，小车退出机柜，驱动真空断路器拉出高压电路，如图2所示。

④能量储存机制

一个小马达驱动弹簧储存能量，弹簧释放动能关闭真空断路器。

⑤接地闸刀开关

这是一个作用于安全联锁的闸刀开关。只有当接地刀闸关闭时，高压柜门才能打开。否则，当接地刀闸未合上时，高压柜门无法打开，起到安全联锁?；ぷ饔谩?/p>

⑥综合保护器

本发明涉及一种微机?；て?，由微处理器、显示屏、按键和外围电路组成。用于替代原有的过流、过压、时间等继电?；さ缏?。输入信号:电流互感器、电压互感器、零序电流互感器、开关量等信号；键盘可用于设置电流值、电压值、快速断开时间和开始时间等数据。显示屏可显示实时数据，并参与控制执行?；ざ?。

形式分类

(1)根据主接线形式开关柜，可分为桥接线开关柜，单母线开关柜，双母线开关柜，单母线段开关柜，双母线带旁路母线开关柜和单母线带旁路母线段开关柜。

(2)根据断路器的安装方式，可分为固定式开关柜和移动式(手车式)开关柜两种。

(3)根据机柜结构，可分为金属封闭间隔式开关柜、金属封闭铠装式开关柜和金属封闭箱式固定式开关柜。

(4)根据断路器手车的安装位置，可分为落地式开关柜和中心式开关柜。

(5)空气绝缘开关柜和SF6气体绝缘开关柜可根据不同的内部绝缘介质开关柜进行划分。

主要技术参数

1.额定电压、额定电流、额定频率、额定工频耐受电压、额定雷击冲击耐受电压；

2.断路器额定中等分断电流、额定合闸峰值电流、额定短期耐受电流、额定峰值耐受电流；

3.接地开关额定近峰值电气额定短期耐受电流和额定峰值耐受电流；

4.操作机构分合闸线圈的额定电压、DC电阻和功率，储能电机的额定电压和功率；

5.柜体防护等级和国家标准号。

输电运行程序

1、关闭所有后门和后盖板，并上锁，关闭后门前将接地开关置于关闭位置

2.将接地开关的操作手柄插入中门右下方的六角孔中，逆时针旋转，使接地开关处于断开位置。操作孔处的联锁板将自动弹回覆盖操作孔，机柜下门将被锁定。

3.推上服务小车将其定位，将小车推入机柜将其定位在隔离位置，手动插入二次插头，并关闭手车室门。

4.将断路器手车的摇把插入摇把插座，顺时针转动摇把约20圈。当曲柄明显堵塞并伴有咔嗒声时，取下曲柄。此时，手车处于工作位置，二次插头锁定，断路器手车主电路接通，并检查相关信号。

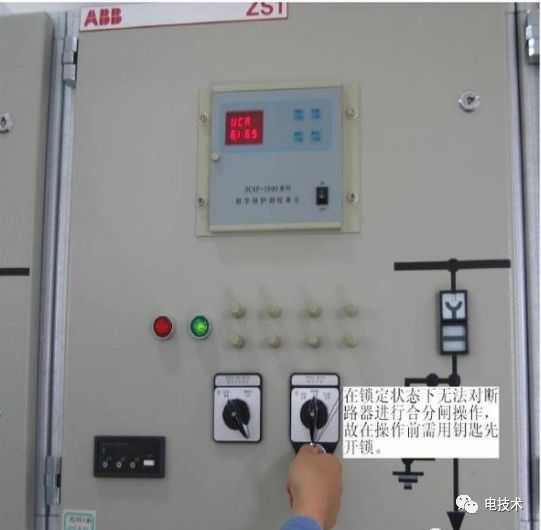

5.操作是打开和关闭仪表板。关闭开关打开和关闭断路器。同时，仪表板上的绿灯熄灭，红灯亮，接通成功。

停电操作程序

1.操作仪表板打开和关闭，并关闭开关，将断路器置于关闭位置。同时，仪表板上的红灯熄灭，绿灯亮，关闭成功。

2.将断路器手车的摇把插入摇把插座，顺时针转动摇把约20圈。当曲柄明显堵塞并伴有咔嗒声时，取下曲柄。此时，手车处于测试位置。释放辅助插件锁。打开手推车房的门。手动断开辅助插件，并断开手车的主回路。

3.推动服务车将其锁定，将手推车拉至服务车，并启动服务车。

4、观察带电显示或检查电如果不带电可以继续操作。

5.将接地开关的操作手柄插入中间门右下侧的六角孔中，顺时针旋转使接地开关处于关闭位置。确认接地开关已经关闭后，打开机柜的下门，以便维护人员可以进入维护和检修。

合闸故障的判断和处理

合闸故障可分为电气故障和机械故障。有两种切换模式:手动和电动。未能手动开启通常是机械故障?？乜梢允侄蚩?，而开关不能电动打开是电气故障。

1.保护行动

在开关通电之前，线路中有一个故障?；さ缏?，使防跳继电器起作用?？亟油ê罅⒓刺ⅰ＜词棺豢厝源τ诒蘸衔恢?，开关也不会再次闭合并连续跳跃。

2、?；な?/p>

目前，所有高压柜都配有五种保护功能，要求开关不在操作位置或测试位置时不能接通。也就是说，位置开关没有闭合，电气开关不能闭合。这种故障在关闭过程中经常遇到。此时，运行位置灯或测试位置灯不亮。轻轻移动开关手车，关闭动力传输限位开关。如果限位开关的偏移距离太大，应进行调整。当JYN型高压柜中的位置开关不能向外移动时，可增加一个V形件，以保证限位开关可靠闭合。

3.电气联锁故障

为了确保系统的可靠运行，在高压系统中设置了一些电气联锁。例如，在具有双向电源引入线的单母线分段系统中，要求双向引入线柜和母线耦合器柜的三个开关中只有两个可以组合。如果三者都关闭，将有反向动力传输的危险。并且短路参数改变，并联运行短路电流增加。联锁电路的形式如图4所示。进线柜的联锁电路与母联柜的常闭触点串联，这要求母联柜关闭时，进线柜可以打开。

母联柜的联锁电路与两个进线柜中的一个常开一个常闭串联，然后并联。通过这种方式，可以确保只有当两个进线柜中的一个接通而另一个断开时，总线耦合器才能传输功率。当高压柜不能通电时，首先要考虑是否有电气联锁，不能盲目手动切换。电气联锁故障通常是操作不当，不能满足切换要求。例如，虽然总线耦合器一个接一个地进入线柜，但是制动柜中的手车被拉出并且插头没有插入。如果联锁电路出现故障，万用表可用于检查故障位置。

通过红灯和绿灯判断辅助开关故障简单方便，但不太可靠?？梢杂猛蛴帽砑觳楹腿范?。检修辅助开关的方法是调整固定法兰的角度，调整辅助开关连杆的长度等。

4、控制回路开路故障

控制开关损坏和控制回路中线路断开会阻止闭合线圈接收电能。此时，闭合线圈没有动作声。测量线圈上没有电压。检查方法是用万用表检查开路点。

5、合闸线圈故障

闭合线圈烧毁是短路故障。这时，异味、烟雾和短导火线出现了。闭合线圈设计用于短期运行，通电时间不能太长。关闭失败后，应及时查找原因，关闭不应重复多次。尤其是CD型电磁操作机构的闭合线圈，由于电流大，容易烧坏。

测试电力传输通常用于修复高压机柜无法接通的故障。这种方法可以消除线路故障(除了变压器温度和气体故障)、电气联锁故障和限位开关故障。故障位置基本上可以在手车内确定。因此，可以采用在试验位置进行试验送电，更换备用手车送电的方法进行应急处理。这样可以事半功倍，减少停电时间。
