二、高壓的作用開關柜

高壓開關柜是金屬封閉開關設備的通稱，它是一套完整的配電設備，按照一定的電路方案將相關的電氣設備組裝成一個封閉的金屬外殼。

高壓開關柜廣泛用于接收和分配電能的配電系統中。不僅部分電力設備或線路可以根據電網的運行要求投入或退出運行，而且當電力設備或線路發生故障時，故障部件可以迅速從電網中移除，從而保證電網中無故障部件的正常運行以及設備和運行維護人員的安全。因此，高壓開關柜是一種非常重要的配電設備，其安全可靠運行對電力系統具有重要意義。

(1)柜體

開關柜的外殼和隔板由鍍鋁鋅鋼板制成。整個柜體精度高、耐腐蝕、抗氧化、機械強度高、外形美觀。柜體采用組裝結構，由鉚釘螺母和高強度螺栓連接而成。因此，集合開關柜可以保持大小的統一。

開關柜用隔板分為手車室、母線室、電纜室和繼電器儀表室，各單元接地良好。

公共汽車房

母線室設置在開關柜背面的上部，用于安裝和布置三相高壓交流母線，并通過分支母線實現與靜觸頭的連接。所有母線應采用絕緣套管進行塑料密封。當母線穿過開關柜隔板時，用母線套管固定。如果存在內部故障電弧，可以限制事故蔓延至相鄰機柜，并保證母線的機械強度。

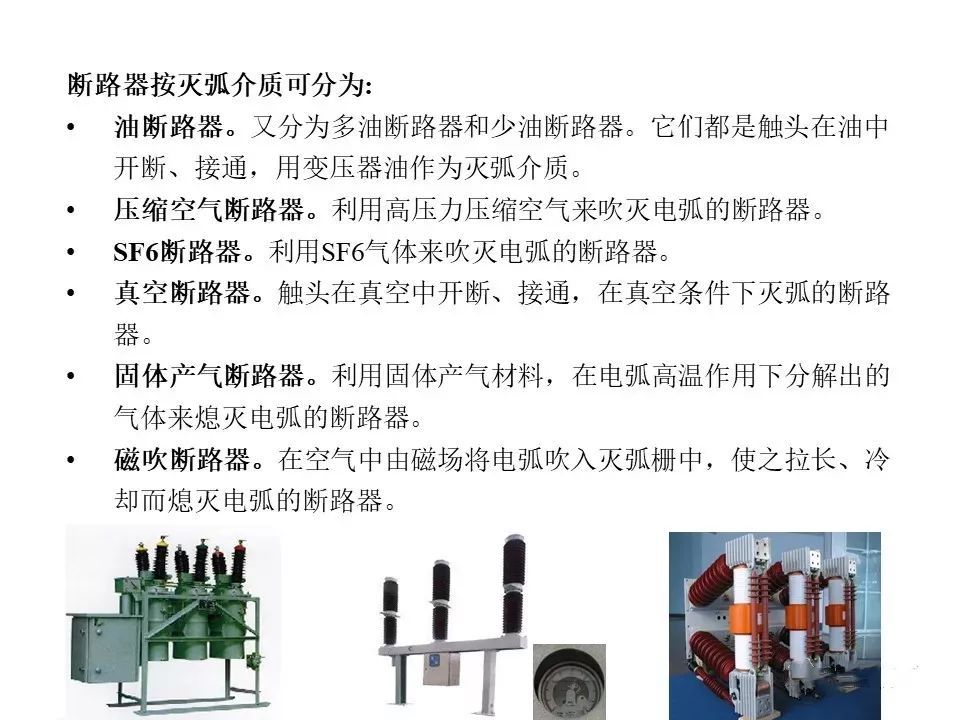

根據操作機構使用的操作能量的不同能量形式，操作機構可分為以下幾種類型:

1.手動機構:指手動開啟的操作機構。

2.電磁機構(光盤):指的是使用電磁鐵來開啟的操作機構。

3.彈簧機構:指利用人力或電機使彈簧儲能實現提前閉合的彈簧閉合操作機構。

4.電機機構:指關閉和打開電機的操作機構。

5.液壓機構:指用高壓油推動活塞開關的操作機構。

6.氣動機構(CQ):指利用壓縮空氣推動活塞實現關閉和開啟的操作機構。

7.永磁機構:永磁體用于保持?jǐn)嗦菲鞯奈恢谩Ｋ且环N電磁操作、永磁維護和電子控制的操作機構。

(2) 開關柜聯鎖

開關柜具有可靠的聯鎖裝置，滿足五項預防措施的要求，有效保證了操作人員和設備的安全。

A.提示按鈕或轉換開關安裝在儀表室門上，防止斷路器誤合和誤開。

b、斷路器手車在試驗位置或工作位置時，斷路器可以通斷操作，且斷路器合閘后，手車不能移動，防止負荷誤推手車。

c、只有當接地開關處于斷開位置時，斷路器手車才能從試驗/檢修位置移動到工作位置。只有當斷路器手車處于測試/檢修位置時，接地開關才能接通。這樣，當接地開關處于閉合位置時，可以防止接地開關被錯誤地接通或斷開，并且可以防止斷路器被接通或斷開。

(3)高壓開關柜操作程序

雖然開關柜的設計保證了開關設備各部分操作順序的正確聯鎖，但在操作開關設備時，操作人員仍應嚴格遵守操作規程和相關要求，不得隨意操作，在操作受阻時，不得未經分析強行操作，否則可能損壞設備，甚至造成事故。

高電壓開關柜輸電操作程序

(1)關閉所有柜門和后密封板并將其鎖定。

(2)將接地開關的操作手柄插入中間門右下側的六角孔中，逆時針旋轉約90度，使接地開關處于斷開位置，取出操作手柄，操作孔處的聯鎖板將自動彈回蓋住操作孔，開關柜后門鎖緊。

(3)觀察上柜門的所有儀表和信號指示是否正常。正常運行時，微機保護裝置的電源燈亮，手車測試位置燈、斷路器開度指示燈和儲能指示燈亮。如果所有指示燈都不亮，打開上部機柜門，確認總線電源開關是否關閉。如果所有指示燈都關閉但仍不亮，檢查控制電路。
