一、高压柜开箱吊装到位

高压柜拆除了装卸车上的包装。转移设备时，起重机只能将设备提升到门口。设备很重，门也不宽。从室外到室内还有几个台阶或斜坡。设备不能直接放在叉车或滚轮上向前推动。有些设备不能放在地上。一般来说，有一个10-15厘米高的地基。枕木经常被用来垫在室外门口的小平台上。垫的高度与几个台阶或里面的地基的高度相似。上面铺设了两条通道。槽钢的一端搭在枕木上，另一端搭在室内或地基上。槽钢的凹槽朝上，设备稳定地悬挂在槽钢上。然后，将撬棍伸入槽钢的凹槽中，沿槽钢在室内移动设备。设备可以通过滚轮或叉车转移到室内。

图1:将设备吊到铺好的平台上(这是电容器)

图2:将设备转移到室内，室内使用链式起重机。

第二，高压开关柜就位并组装

图3:所有高压柜就位后，它们是弯曲的。请注意，两排高压柜之间也有槽钢。

找主屏的位置，通常找#1主变进线柜或#2主变进线柜作为主屏，找准一般是三点一线法，即穿墙套管B相中心，主屏B相进线中心和主屏前盖板中心。

图4:这是寻找主屏幕的中心。当找到位置时，记得保持水平。

多排高压柜通过总线桥连接。首先，将高压柜放置在主变压器的进线侧。然后，用四点一线法找到母线桥对面的高压柜。相对侧的高压柜根据总线桥上的高压柜对齐。这样，不管有多少高压柜，都可以准确地找到位置。此时，需要注意的是，由总线桥连接的两排高压柜的相序相反。需要注意的是，这种情况通常由设计院和制造商协商解决，但在安装过程中应注意。如果没有反相序，制造商应进行相应的整改。

图5:这是总线桥的两端。注意相序。

图6:在该图中可以看到反相序列。

主屏幕就位后，立即用水平仪将其调平，看看调平是否需要垫片。找平后，用电焊固定。

将其他高压机柜移近主屏幕。

高压柜和高压柜通过前后连接屏螺钉夹紧。高压柜就位后，打开高压柜的前后柜门、母线室门板和顶盖门板。在连接屏幕的过程中，记得逐个关闭主屏幕并拧紧。其中一些在拧紧后柜门之前先拧紧前柜门的屏幕连接螺钉。这有一个缺点，因为市场上有各种各样的高压柜，质量参差不齐。每个高压柜之间的合作不一定如此紧密。在前柜门被夹住后，前柜门不一定在右侧。如果高压柜之间存在不良连接，必须立即处理，否则将会造成痛苦的返工。

图7:这些图片显示了两个高压柜之间存在一些问题。如果两个高压柜之间没有良好的配合，就不可能将它们紧密连接。如果高压柜做得不好，在连接屏幕时，柜的背面会被紧紧地夹住，但是前面仍然有很大的距离。因此，有必要逐一连接两个高压柜。

提示:10KV高压柜在拆装过程中需要拆装许多挡板和盖板。每个盘子上都粘着几颗螺丝。这些螺钉大多相对较小，容易丢失。避免这些螺钉丢失的较好方法是在拆除挡板和盖板后将螺钉夹在原来的螺钉孔上，这样可以减少以后安装盖板时不必要的麻烦。在项目进行的过程中丢失螺丝钉确实是一种常见的现象。在完成一个项目后，不仅螺丝，而且工具都有许多错误的数字。

当高压柜连接到屏幕时，汇流条被安装。此时，母线与高压柜制造商相连。大概有两种汇流条。直杆和鸭嘴弯曲的母线必须分开连接。鸭嘴弯曲母线可以直接连接。由于这两种母线的不同，高压柜之间的母线管也不同。安装过程中应注意。穿母线前，清洁并擦拭母线，在母线就位后，在接触部位涂上导电膏，并拧紧螺钉。

图8:这是直线和直线之间的引渡行。行和行之间的黑色膏是导电膏。每条母线将标有柜号，从该柜号开始。这个数字是11号柜子。

图9:这是直排高压柜的汇流排导管。公共汽车的中间是固定的，但是有鸭嘴弯曲的公共汽车不能穿过这个洞。因此，这种汇流排导管不能使用。鸭嘴形汇流条所用的汇流管中间是一个活动橡胶垫。

对于高压柜接地棒的连接，如果本安装工程只是工程的一期工程，将来还会增加，有必要从设计图纸中找出接地棒是否能承受未来的需要。如果接地棒的载流能力太小，有必要询问设计院和制造商。这不仅适用于接地棒，也适用于其他类似情况。连接接地棒后，用接地槽钢焊接。

图10:这是接地棒，位于高压柜后柜门的底部。

图11:接地棒引出后与接地网连接。

拆除避雷器引线和带电显示引线是为今后断路器耐压试验做准备。

图12:这是避雷器和引线。请看清楚连接方式。

图13:移除引线，但是螺钉仍然连接到螺钉孔。

下一步是拧紧总线螺钉。螺钉的扭矩是有要求的。对于M16螺钉，我们的要求是扭矩不应小于120牛米。其他型号要求参见相关表格。拧紧每个螺钉后，必须使用扭矩扳手来确认扭矩。如果母线螺丝没有拧紧，接触电阻过大，会产生热量，在运行中造成事故。还有一点需要澄清的是，铜和铝是软金属，在承受过大压力时会变形。因此，电动扳手不能用于紧固铜和铝母线。

图14:母线安装后，装上螺丝。这就是它看起来的样子。用扳手拧紧。

夹具上的螺钉不需要拧紧得太紧。该夹具主要防止母线在电力作用下移位，引起相间或接地放电。让我们谈谈母线外的这一层热收缩材料。10kV母线的单相运行电压仅为5.77kV，35kV母线的单相运行电压为20.2kV，外覆热缩材料层可承受30kV/mm的击穿强度、42kV/1min的工频耐受电压和15次75kV的雷击。如果没有热收缩，如果有异物(小动物、螺丝、杂物等。)意外掉落在母线和母线之间或距离在125毫米(10kV)至300毫米(35kV)范围内，母线可能会放电，严重时会造成母线室三相短路或爆炸。因此，母线室内的任何带电部件都是热收缩的和绝缘的。另一个原因是，如果母线长时间受热，会造成热收缩变形，这也便于检查故障。

图15和16:这两幅图中的螺钉不符合要求。图15中的螺钉没有平垫圈(参见图8)，而图16中的螺钉没有螺纹。安装过程中应注意这些小问题。靠近螺母的是一个弹簧垫。检查螺钉是否拧紧。可以参考弹簧垫是否变平(对于带电设备，弹簧垫通常用于检查螺钉是否松动)

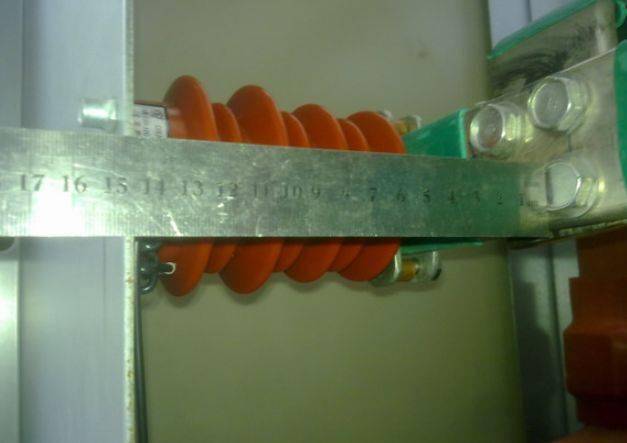

图17:对于不同的电压等级，需要室内和室外的接地距离。10KV室内地对地和相间距离为125毫米，室外为200毫米；；35KV室内对地，相间距离300毫米，室外400毫米..事实上，当安装高压柜时，这个距离通常就足够了。较重要的是，当工厂人员在室内穿墙套管和主屏幕之间制造和安装总线桥和总线管时，接地和总线管中各相之间的距离通常是有问题的。有时，有必要考虑相序是否正确。如果相序更麻烦，如何隐藏距离也是一门科学。

拧紧螺钉后，将安装一套热收缩盒。工业扩建工程为10kV和35 kV母线包装热缩箱时，必须有业主单位指定的专人在场。在每套热缩箱之前，业主单位必须确认内部螺丝的扭矩，并检查其是否符合要求。因为母线室将被清洁和密封，10kV和35 kV母线室将不再开放。如果没有业主单位派人检查，当10kV和35 kV高压室被接受时，可能需要再次打开盖板以确认螺钉的扭矩。检查后，可以跳过这一步，以免造成麻烦。

清洁公共汽车房和公共汽车酒吧的卫生，确保公共汽车房内没有任何东西，然后密封盖板。这时也要业主单位有人在场，理由相同。

?
