配电柜、配电箱等电气设备的接地工作非常重要。接地主要用于防止人员触电、设备和电路损坏、火灾和雷电、静电损坏以及电力系统的正常运行。

接地是为确保电气设备的正常运行和人身安全而采取的电气安全措施。它是通过连接金属线和接地装置来实现的。常用的有?；そ拥亍⒐ぷ鹘拥亍⒎览捉拥?、屏蔽接地、防静电接地等。接地装置将电气设备和其他生产设备上可能产生的漏电流、静电荷和雷电流引入地面，从而避免人身触电和火灾、爆炸等可能的事故。

今天，金泰恒边肖将告诉你接地配电柜的类型和重要性。

I .工作接地

为了保证配电柜等电气设备的正常运行，电路中的某一点通过接地装置可靠地接地，这称为工作接地。例如，变压器低压侧的中性点、电压互感器和电流互感器二次侧的点的接地等。用于降低人体的接触电压。

第二，?；そ拥?/p>

?；ば越拥厥侵刚Ｇ榭鱿虏淮绲牡缙璞傅慕鹗敉饪羌捌淞拥慕鹗舨糠钟虢拥刈爸眯纬闪己玫慕鹗袅?。

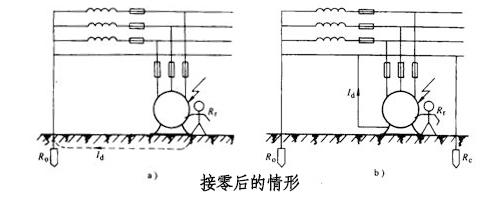

1.?；そ拥卦?当中性点不直接接地的低压系统带电部分意外接触外壳时，接地电流Id通过人体与电网和大地之间的电容形成回路。此时，流经故障点的接地电流主要是电容电流。当电网对地绝缘正常时，电流不大。如果电网广泛分布或者电网的绝缘性能显著降低，该电流可能上升到危险水平，导致电击事故，如图1a所示。

图1

在图中，Rr是人体电阻，Rb是?；そ拥氐缱琛Ｎ私饩錾鲜隹赡艿奈Ｏ?，可以采用图1b所示的?；そ拥卮胧?。此时，通过人体的电流只是总接地电流Id的一部分Ir。由于Rb和Rr并联，在一定的Rr下，接地电流Id主要取决于?；そ拥氐缱鑂b的大小。主要通过适当控制Rb的大小(应小于4ω)来将接地电流Id限制在安全范围内，以确保操作人员的人身安全。

图2

2.保护接地的适用范围:?；そ拥厥视糜谥行缘悴恢苯咏拥氐牡缤?。在这种电网中，正常情况下与带电体绝缘的金属部件会造成触电事故，如果绝缘损坏，漏电或感应电压会导致人员触电。除特殊规定外，应采用?；そ拥?。以下设备应用于?；そ拥?

1)电机、变压器、照明设备、便携式和移动电器的金属外壳和底座。

2)电气设备的传动机构。

3)室内外配电设备的金属框架，带电体附近的金属围栏和金属门，配电板，配电箱，配电柜机柜和控制面板，控制箱，控制柜的金属框架。

4)变压器次级线圈。

5)交流和DC电力电缆的接线盒、接线盒的金属外壳和电缆的金属外壳。

6)装有避雷线的电力线路杆塔。

三、?；そ恿?/p>

所谓保护接零是指在中性点直接接地的系统中，电气设备正常情况下不带电的金属外壳及其连接的金属部分与电网中的中性线紧密连接，能够有效地起到保护人身和设备安全的作用。

1.?；そ恿阍?在中性点直接接地系统中，当相绝缘损坏，外壳短路时，相对零线的单相短路通过设备外壳形成。短路电流Id可以启动保护装置(如保险丝、低压断路器等)。)在线路上迅速动作，从而断开故障部分的电源，消除触电危险和接零丢失的情况；

2.重复接地:三相四线制系统的一条或多条零线通过接地装置再次接地，称为重复接地。

重复接地的作用:重复接地的接地电阻不得大于10欧姆，这是?；?KV以下接零系统不可缺少的安全技术措施。

1)降低漏电设备的接地电压。

2)降低零线断线的危险。如图3所示。

3)缩短碰撞壳体短路故障的持续时间。

4)提高低压架空线路的防雷性能。

图3

事实上，只要懂电的人明白接地的重要性，在修理、维护和检修期间，如配电柜、配电箱等常见电气设备必须在断电后接地，以防止因突然输电而造成人体伤害。通过以上的解释，我相信每个人都明白了基础的重要性。
