配电箱(柜)适用于施工现场和室外临时用电，应满足“三级配电、二级漏电?；?、一机一闸、一漏一箱”配电保护的使用要求。配电箱(柜)、开关箱的材料选择、制造工艺、箱内电气元件的选择和配置应符合相关国家标准，产品应通过CCC认证。配电箱(机柜)外壳由冷轧钢板制成，防雨、防尘、户外。钢板厚度符合标准要求，经久耐用。

配电箱(柜)、开关箱应分为N线、PE线端子板，进出线必须通过端子板可靠连接。N线端子板必须与金属电气安装板绝缘。聚乙烯线路端子板必须与金属电气安装板电连接。进线和出线中的N线必须通过N线端子板连接；聚乙烯线路必须通过聚乙烯线路端子板连接。聚乙烯线路和端子板之间的连接必须采用电气连接。电气连接点的数量应该比盒子中的回路数量多2个。一个是PE线进入接线盒的连接点，另一个是重复接地的连接点。

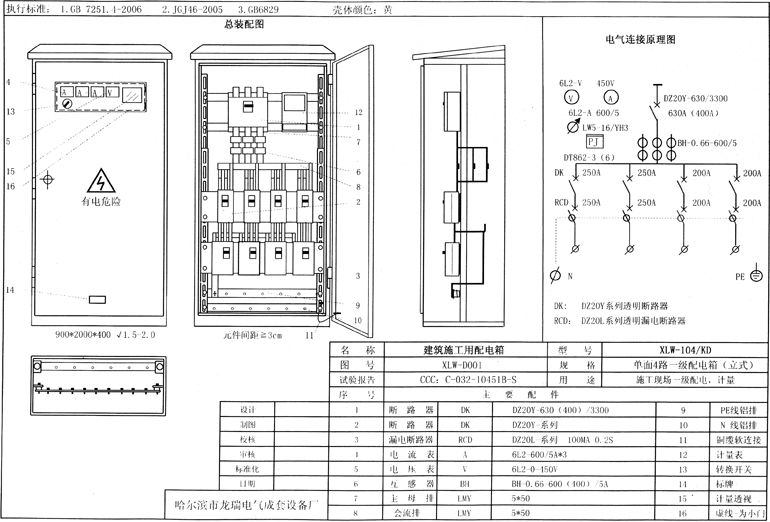

三级配电设置示例

一个

总计配电箱(机柜)

主开关设置DZ20型透明塑壳断路器，隔离功能为400A-630A，分路设置8路。采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，设置DZ20L(DZ15L)透明漏电开关或LBM-1系列作为漏电?；ぷ爸?，具有欠压、过载、短路、漏电和断相?；すδ埽迸浔傅缒鼙?、电压表、电流表和两组电流互感器。漏电?；ぷ爸玫亩疃┑缍鞯缌饔攵疃┑缍魇奔涞某嘶挥Υ笥?0毫安秒，较好选择额定漏电动作电流为7150毫安，额定漏电动作时间大于0.1S且小于等于0.2S，动作时间为延时动作类型。

总计配电柜示意图

总计配电柜端子板接触图

总计配电柜机柜门电气连接点图

四回路配电柜电气系统图

六个电路配电柜电气系统图

八个电路配电柜电气系统图

二

得分配电箱

1

包括照明回路分配电箱(电源回路和照明回路分流配电)

DZ20系列透明塑壳断路器，内置200A-250A隔离功能，作为主开关(适用于total 配电箱并联断路器)；电源分路和照明分路控制开关采用DZ20或KDM-1型透明塑壳断路器。DZ20或KDM-1透明塑壳断路器用作每个配电电路的控制开关。PE线连接螺栓和N线连接螺栓应根据实际需要配置。

点配电箱示意图

点配电箱N线端子板接触图点配电箱PE线端子板接触图

点配电箱电气系统图

包括塔吊回路分配电箱示意图

(端子板触点和电气连接点的示意图同上)

包括塔吊回路点配电箱系统图

2

不包括照明电路得分配电箱

8个电路点配电箱原理图

6个电路点配电箱包括塔式起重机电路

(端子板触点和电气连接点的示意图同上)

8个循环点配电箱系统图

6回路包括塔吊回路配电箱系统图

三

开关盒(一台机器，一个制动器，一个泄漏，一个盒子)

1

地面泵等大型设备的电源开关箱

配备KDM1或DZ20(160 A及380V以上)系列透明塑壳断路器作为控制开关，配置DZ20L系列透明漏电断路器或LBM-1系列漏电断路器。聚乙烯线路端子排由3个连接螺栓组成。

地泵等大型设备开关箱示意图

地泵等大型设备电气系统图

2

塔式起重机及其他设备的电源开关箱

配备KDM1或DZ20(160 A及380V以上)系列透明塑壳断路器作为控制开关，配置DZ20L系列透明漏电断路器或LBM-1系列漏电断路器。聚乙烯线路端子排由3个连接螺栓组成。

塔式起重机及其他设备电源开关箱示意图

塔式起重机等动力设备的开关箱系统图。

3

3.0千瓦以下电气设备开关箱

DZ20(40A，380V)或SE、KDMI系列透明塑料外壳断路器作为控制开关，DZ15LE(40A)或LBM1系列透明漏电断路器，PE线端子排为4个连接螺栓。

40A以下电源开关箱示意图

电源开关箱端子触点和电气触点连接图

40A以下设备电气开关箱电气系统图

4

5.5千瓦以上电气设备开关箱

根据受控设备的额定容量选择控制开关和漏电断路器?？刂瓶匚狣Z20(SE或KDM1)系列透明塑料外壳断路器，漏电断路器为DZ15L系列透明串联漏电断路器。聚乙烯电线连接有3个螺栓。

2

5.5千瓦以上设备开关箱示意图

5.5千瓦以上设备开关箱电气系统图

5

照明开关盒

配有KDMT/2 (40A)断路器、DZ15L40/290-40/290漏电断路器和3个聚乙烯线螺栓。

照明开关箱示意图

照明开关箱电气系统图

注:开关箱内漏电断路器必须选用额定漏电动作电流不大于30mA、额定漏电动作时间不大于0.1S、电流速断和电磁电机保证产品。

total 配电箱中型漏电断路器应为配电?；げ?。

配电室布局应符合下列要求

(1) 配电柜前方作业通道宽度，单行或双排背靠背布置不小于1.5m，双排面对面布置不小于2m。

(2) 配电柜后面的维修通道宽度，单行布置或双排面对面布置不小于0.8m，双排背靠背布置不小于1.5m，如果某些地方有建筑结构突出部分，该通道宽度可减少0.2m..

(3) 配电柜侧维修通道的宽度不得小于1m。

(4)配电室屋顶与地面的距离不得小于3m。

配电箱安装应满足以下要求

(a)固定配电箱，开关箱盒中心与地面垂直距离为1.4~1.6m..移动盒与地面的垂直距离为0.8~1.6m..配电箱时，开关箱应安装在牢固稳定的支架上。

(2) 配电箱，开关箱在建筑物下降半径或塔吊臂旋转半径内必须做双层防护棚，并有隔离措施。

【附件】施工临时用电管理要点

一个

临时用电管理

(一)施工现场操作电工必须按现行国家标准考试合格，持证上岗。

(二)各类用电用户必须通过相关安全教育培训和技术交底，掌握安全用电的基本知识和所用设备的性能，考试合格后方可上岗。

(三)临时电气设备和线路的安装、检查、维护或拆除必须由电工完成，并应有人监护。

(四)临时用电组织设计的规定:

1)施工现场临时用电设备5台以上或总容量50kW以上时，应编制用电组织设计；否则，应制定安全用电和电气防火措施。

2)装饰装修工程或其他特殊施工阶段，应编制单项施工用电方案。

(5)临时用电机构的设计和变更必须由电气工程技术人员编制，经有关部门审核，法人企业技术负责人批准，经现场监理签字认可后实施。

(六)临时用电项目必须经编制、审批部门和使用单位共同验收，合格后方可投入使用。

(7)临时用电项目的定期检查应按分部、分项工程进行。必须及时处理安全隐患，并执行复检和验收程序。

(8)室外220伏灯具离地面不得小于3米，室内不得小于2.5米..

二

强制性条款

《施工现场临时用电安全技术规范》JGJ42005的强制性规定:

(1)施工现场临时供电工程中性点直接接地的220/380伏三相四线制低压电力系统必须满足以下要求:采用三级配电系统；采用全自动零?；は低?；采用二次漏电?；は低?。

(2)施工现场使用专用变压器、TN-S接零?；す┑缦低呈?，电气设备的金属外壳必须与?；ち阆吡?。?；ち阆哂Υ庸ぷ鹘拥叵摺⑴涞缡?总计配电箱)电源侧零线或总漏电保护器电源侧零线引出。

(3)当施工现场与外部电路共用同一供电系统时，电气设备的接地和接零保护应与原系统保持一致，设备的任何部分不得接零?；ぃ硪徊糠钟拥乇；ぁ?/p>

(4)TN-S系统中的?；ち阆弑匦朐谂涞缡一騮otal 配电箱处重复接地，也必须在配电系统的中部和端部重复接地。

(5) 配电柜应安装电源隔离开关和短路、过载和漏电?；て?。电源隔离开关关闭时，应有明显的断点。

(6) 配电箱电气安装板必须分为N线端子板和PE线端子板。N线端子板必须与金属电气安装板绝缘。聚乙烯线路端子板必须与金属电气安装板电连接。

(7) 配电箱，开关箱电源入口端严禁使用插头和插座主动连接。

(8)清理、检查和维护混凝土搅拌机、钢筋加工机械、木工机械、盾构机械等设备时，必须关闭开关箱，电源断开点清晰可见，门必须关闭并上锁。

(九)下列特殊场所应使用安全低压照明器:

1)电源电压不应大于36V用于隧道、人防工程、高温、导电粉尘、潮湿或距离地面2.5m以下的灯具等场所的照明。

2)电源电压不大于24V用于潮湿和易接近带电体的照明。

3)在特别潮湿的地方、导电地面、锅炉或金属容器内照明时，电源电压不得大于12V。

(十)照明变压器必须使用双绕组式安全隔离变压器，严禁使用自耦变压器。

(11)在建工程和影响飞机或车辆夜间通行的机械设备，必须设置醒目的红色信号灯。电源应位于施工现场主电源开关的前侧，外部电路电源停止时应设置应急自备电源。
