配电设备是指施工现场用电项目配电系统中设置的总计配电箱(配电柜)、分配电箱和开关箱。总计配电箱和点数配电箱缩写配电箱。

配电箱的基本功能:

1.电源隔离功能

2.正常开关电路功能

3.过载、短路和漏电保护功能

配电系统应设置配电柜或总计配电箱，点数配电箱，开关箱，并实行三级配电。总数配电箱可设置在点数配电箱以下；分数配电箱以下可设置多个开关盒。总数配电箱应位于靠近电源的区域，得分配电箱应位于电气设备或负荷相对集中的区域。得分配电箱与开关箱之间的距离不得超过30m，开关箱与其控制的固定电气设备之间的水平距离不得超过3m。

(1)当主回路中设置总漏电保护器时，还应安装总隔离开关、分路隔离开关、总断路器、分路断路器或总熔断器、分路熔断器。如果总漏电保护器是同时具有短路、过载和漏电保护功能的漏电断路器，则总断路器或总熔断器可能不被设置。

(2)当为每条支路设置并联漏电保护器时，还应安装主隔离开关、并联隔离起点以及主断路器、分断路器或主熔断器和并联熔断器。如果分流器提供的漏电保护器是同时具有短路、过载和漏电保护功能的漏电断路器，则可以不提供分流器断路器或分流器保险丝。

(3)隔离开关应设置在电源进线端。应采用单极隔离装置，具有可见的断点，并能同时断开电源的所有极或彼此靠近。不得使用无可见断点的电器。当采用具有可见断点的断路器时，它们也可用作隔离开关。

按照总计配电箱的原则

总计配电箱应安装三种电器，即电源隔离电器、短路和过载保护电器和漏电保护电器。配置顺序从电源端开始，依次为隔离电器、短路和过载保护电器和漏电保护器，不能颠倒。

电源隔离装置

电源隔离装置

漏电保护器

配置顺序从电源端开始，依次为隔离电器、短路和过载保护电器和漏电保护器，不能颠倒。

得分配电箱的电气设备配置

在带二次漏电保护的配电系统中，漏电保护器不要求在分值配电箱时设置，分值配电箱的电气设备配置应符合以下原则:

1)主电路设有主隔离开关和主断路器或主熔断器。

2)分路设置分路隔离开关，以及分路断路器或分路熔断器。

3)隔离开关设置在电源入口端。

根据上述原则，sub 配电箱应安装两种电器，即隔离电器和短路及过载保护电器。

配置顺序为隔离电器、短路和过载保护电器，不能颠倒。

配置顺序为隔离电器、短路和过载保护电器，不能颠倒。

每个电气设备必须有自己的专用开关盒。严禁用同一个开关箱直接控制两个或两个以上的电气设备(包括插座)。

电源配电箱和照明配电箱应分别设置。当组合设置为相同配电箱时，电源和照明应分开分配。电源开关箱和照明开关箱必须分开设置(防止停电影响照明)

2

开关箱电气设备配置

开关箱的电气设备配置和接线应适合电气设备的负载类别。以下是几个典型开关盒的电气配置介绍，包括电源隔离、过载、短路和漏电保护。

隔离开关没有灭弧装置，因此不允许切断负电荷电流和短路电流。否则，电弧不仅会烧坏隔离开关，还会造成严重的短路故障，同时，电弧还会造成人员伤亡。

(注)根据建设部(建设部公告第659号)颁布的《建设事业推广应用“十一五”规划》要求和禁止使用的技术限制(首先批)，不得使用板岩闸刀开关、HK型闸刀开关和瓷塞熔断器作为隔离开关。应推广具有隔离、过载、短路和漏电保护功能的透明外壳，以及在辅助电路故障时具有自动断电保护的组合电器。例如:透明壳式漏电断路器(DZ15/20LE40T/100T型)、节能弧焊机防触电漏电(带报警)过流保护装置(JVLGD-100/630(500型))。

严禁使用瓷塞保险丝。

融合

保险丝是保护元件，用于防止电气设备长时间通过过电流和短路电流。

空气断路开关

自动空气开关，又称低压自动空气开关，不同于隔离开关，具有良好的灭弧功能。它能在正常工作条件下切断负载电流，在发生短路故障时切断短路电流。它可以通过热脱扣自动切断过载电流，也可以在电路失压时实现自动断路。

隔离开关

主要目的是确保电气维护工作的安全。它能可靠地将电气系统中需要修理的部件与其他带电部件断开，具有明显的断点，因此其触点暴露在空气中。

漏电保护器

漏电保护器是施工现场临时用电系统中常用的保护装置。当被保护电路中的漏电值达到或超过额定值时，能迅速切断电源，防止触电，消除故障。

两级保护；(1)开关箱保护。漏电保护的工作电流不得大于30mA，工作时间不得大于0.1s。(2)总计配电箱保护。漏电保护动作时间大于30mA，动作时间大于0.1s .

配电箱时，开关箱应采用其冷轧钢板或阻燃绝缘材料制成，钢板厚度应为1.2.0毫米，其中开关箱箱钢板厚度不应小于1.2毫米，配电箱箱钢板厚度不应小于1.5毫米(保证刚性，防止变形)，箱面应进行防腐处理。

配电箱时，开关箱应安装平直、牢固，固定配电箱时，开关箱中心存放处与地面之间的垂直距离应为1.1.6m..移动配电箱，开关箱应安装在牢固稳定的支架上。其中心点与地面的垂直距离应为0.1.6m..(易于操作和维护，以防止地面碎片和飞溅的危险)

配电设备使用时应符合下列安全技术要求:

(1)各级配电装置的箱(柜)门应有名称、用途、分路标记、主要负责人联系表和内部电气系统接线图，防止误操作。

(2)各级配电设备应配备锁，并有专人负责开关锁。

(3)电工和用电人员工作时必须穿戴绝缘和防护用品，使用绝缘工具。

配电设备送电和停电时，必须严格遵循以下操作顺序(应避免带负荷操作):

在紧急情况下(人员触电或电气火灾)，可在当地和附近切断电源。

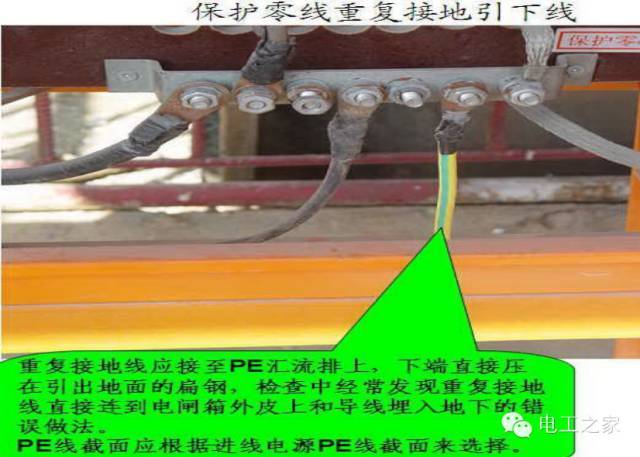

接线端子板

配电箱电气安装板必须分为N线端子板和PE线端子板。N线端子板必须与金属电气安装板绝缘。聚乙烯线路端子板必须与金属电气安装板电连接。

进线和出线中的N线必须通过N线端子板连接；聚乙烯线路端子板必须通过聚乙烯线路端子板连接。

为了防止N线和PE线的混接和混接，配电箱和开关箱进出线中的N线和PE线必须分别与端子板连接。

(1)N端子板和PE端子板必须分开设置，固定在电源板上，并标有符号。严禁将它们放在一起。其中，N端子板与铁电器安装板之间必须保持绝缘；聚乙烯端子板和铁电气安装板必须保持电气连接。用铁箱安装绝缘电气安装板时，聚乙烯端子板应与铁箱电连接。

(2)N、PE端子板的接线端子数量应与箱内进出线总数一致。

(3)氮和聚乙烯端子板应由紫铜板制成。

为了保证三级配电系统的安全、可靠和有效运行，在实际建立三级配电系统时应遵循四条原则:

分级分支规则

分配可以从一级总计配电箱(配电柜)到二级分支配电箱。也就是说，总数配电箱(配电柜)可以分成几个分支，并分配到几个分支配电箱；每个分支也可以分支几个分支配电箱。

也可以将二级分支配电箱的配电分配到三级开关箱。也就是说，一个分支配电箱可以被分成几个分支，以将电力分配给几个开关盒，并且每个分支也可以分支或链接几个开关盒。

从三级开关箱到电气设备的配电必须实行“一机一闸”制度，不存在分流问题。也就是说，每个开关盒只能连接控制一个相关的电气设备(包括插座)，包括一组负载不超过30A的照明器，或者每个电气设备必须有自己的专用开关盒。

根据单独的规则

两个关键点:

电源配电箱和照明配电箱应分开设置:如果电源和照明放在同一个配电箱的内箱内进行配电，电源和照明应分开分配。术语配电箱包括total 配电箱和score 配电箱(下同)。

电源开关箱和照明开关箱必须设置在单独的箱内，不存在常见的箱分流设置问题。

压缩分布间距规则

压缩分配间距规则意味着除了总数配电箱和分配室(配电柜)，点配电箱和开关箱之间以及开关箱和电气设备之间的空间间距应尽可能缩短。按照《规范》的规定，压缩分布间距规则可以用以下三个要点来解释。

点配电箱应设置在电气设备或负荷相对集中的地方。

点数配电箱距开关盒的距离不得超过30m。

开关箱与固定电源设备之间的水平距离不得超过3m。

环境安全规则

环境安全规则是指配电系统对设置和运行环境安全因素的要求。根据《规范》的规定，配电系统对其设置和运行环境安全系数的要求可以用以下五个要点来解释。

环境保持干燥、通风和常温。

周围没有易燃易爆物质和腐蚀性介质。

可避免异物撞击、强烈振动、液体飞溅和热源烘烤。

周围没有灌木和杂草。

周围不得堆放设备和杂物。
